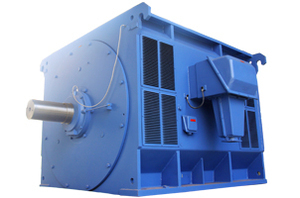

YRKS高压电机,YRKS高压电动机,YRKS电动机

YRKS6kV高压电机

< 返回

YRKS高压电机,YRKS高压电动机,YRKS电动机采用真空浸漆和先进的烘干设备,高精度调校转子动平衡,57年电机浸漆经验,工艺先进,具有高效率,噪声低,振动小,运行可靠,安装维护方便等优点.电动机的功率等级,安装尺寸,电气性能均符合国家标准GB755及IEC标准的有关规定。

  • 详细介绍



立新电机高压电机优势:

一、来自沈电的专家团队,确保高压电机质量及工艺



 所有高压电机出厂前均做系统的温升及负载实验(实验设备价值6000万以上)



三 真空浸漆设备及工艺

 采用真空浸漆设备,二次以上浸漆工艺,57年电机浸漆经验,确保电机在潮湿及多粉尘环境下能长期保持高绝缘状态,减少维护次数,维护周期较同类产品延长1.2倍以上;

 、国内先进的烘干设备及工艺

采用先进的烘干设备及烘干工艺,预烘、烘干、保温、精确的温度及时间控制,能有效确保潮气有效排出,绝缘漆合理凝固,成型,确保电机在潮湿及多粉尘环境下能长期保持高绝缘等级;

 、转子动平衡调校设备及工艺

拥有各种规格高精度转子动平衡调校设备,57年调校经验,所有规格转子均经过高精度调校,确保电机低震动,低噪声,减小轴承磨损,确保电机整机可靠性;

 、使用进口轴承

高速大机座号电机使用正宗进口瑞典SKF或日本NSK的轴承,确保电机低噪音,低震动,高精度,高效率,长寿命和少维护;

 、全系列使用矽(硅)钢片

全系列直流电机均采用武钢的矽钢片,确保高导磁率,低铁损,功率因数高,电机温升小,过载能力强;

 、高压电机箱体外壳整体采用整体成型工艺,减少焊接接缝,机体钢度,强度及可靠性较高于一般电机

 九全系列使用F级及H级绝缘材料,高压绝缘无短板

全系列采用F级及H级绝缘材料(绝缘漆、绝缘纸、包扎带及绝缘套管等);

全系列使用流绝缘漆

全系列采用国内大厂F级及H级漆包线,绝缘丝包线,绝缘扁铜线等。

YRKS高压电机结构特点

YRKS高压电机采用箱式结构,机座由钢板焊接而成,重量轻、刚度好。

YRKS高压电机为封闭式结构电机顶部带有空-水冷却器。

定子绕组采用F级耐热绝缘材料、顶部绑扎可靠,并经真空压力浸漆使YRKS高压电机具有良好的绝缘性能和机械强度。

YRKS高压电机的转子采用可靠的铸铝或铜导体的鼠笼型结构。轴承有滚动轴承和滑动轴承两种形式,依电机的转速和功率大小而定。

YRKS高压电机的用途

YRKS高压电机可用于驱动各种通用机械,如:压缩机、水泵、风机、破碎机、切削机床、运输机械及其它机械设备。在矿山、机械工业、发电厂等各种工矿企业中作原动机。用以拖动鼓风机、磨煤机、轧钢机、卷扬机等应在订货时说明。

YRKS高压电机的标准形式

电压:6000V,50Hz

防护等级:YRKS系列为IP44或IP54

绝缘等级:F

工作制:S1(连续)

冷却方法:YRKS系列为IC81W

安装形式:IMB3

电机接法:Y(接线盒内三个出线端子,从主轴伸端视之接线盒位于机座右侧)

使用环境

海拔:不超过1000m

环境空气温度:不超过40℃且无严重尘埃,最低环境空气温度对采用滚动轴承的电动机为-15℃,对采用滑动轴承的电动机为5℃。

空气中无腐蚀性和爆炸性气体(也可制成湿热或高原地区电动机)

YRKS高压电机安装尺寸



 机座号        极数     安装尺寸 外型尺寸
      A            B            C            D            E            F            G      t         b             H            K            AC            AD            HD            L
355 4-6   630   900  315 100 210

28 90     355  28    1120 1000    2150 2300
400 4-10 710 1000 335 110 100     400 35 1260 1050 2350 2450
450 4 800 1120 355 120 210 32 109     450 35 1420 1100 2500 2750
6-12 130 250 119
500 4 900 1250 475 130 250 32 119     500 42 1600 1150 2500 3050
6-12 140 36 128
560 4 1000 1400 500 150 250     11.4 39.7 560 42 1800 1250 2550 3400
6-12 160 300 12.4 42.8
630 4 1120 1600 530 170 300     12.4 44.2 630 48 2000 1300 2850 3700
6-12 180 45.6

 (1)当采用滑动轴承时,C尺寸偏差不包括轴向窜动。

注:图中尺寸仅供参考,订货时以制造厂提供的外形及安装尺寸图为准。

YRKS高压电机技术数据表



型号 功率(kW) 同步转速(r/min) 额定电流(A) 效率(%) 功率因数

转子

最大转

矩倍数

重量
电压 电流
YRKS3553-4 220 1500 27.5 92.7 0.83 314 438 1.8 2700
YRKS3554-4 250 30.8 93.0 0.84 342 455 2800
YRKS3555-4 280 34.5 93.1 0.84 376 462 2900
YRKS4001-4 315 38.2 93.1 0.85 376 519 3200
YRKS4002-4 355 43.1 93.3 0.85 418 524 3300
YRKS4003-4 400 48.4 93.5 438 565 3400
YRKS4004-4 450 1500 47.7 93.7 0.85 493 562 1.8 3500
YRKS4005-4 500 60.3 93.9 537 572 3600
YRKS4501-4 560 67.3 94.2 0.85 672 530 4500
YRKS4502-4 630 74.6 94.5 0.86 667 583 4600
YRKS4503-4 710 84.0 94.6 0.86 815 535 4700
YRKS4504-4 800 1500 93.4 94.6 0.87 914 534 1.8 4800
YRKS5001-4 900 105 94.6 794 694 5400
YRKS5002-4 1000 116.6 94.9 889 689 5550
YRKS5003-4 1120 1500 130.4 95 0.87 1049 648 1.8 5700
YRKS5004-4 1250 145.4 95.1 1145 727 5900
YRKS5601-4 1400 162.7 95.2 1050 810 7500
YRKS5602-4 1600 1500 185.7 95.3 0.87 1130 862 1.8 7700
YRKS5603-4 1800 208.7 95.4 1225 894 7900
YRKS6301-4 2000 231.6 95.4 1379 904 9700
YRKS6302-4 2240 259.2 95.6 1517 918 9850
YRKS6303-4 2500 1500 288.9 95.7 0.82 1643 948 1.8 10150
YRKS4001-6 220 1000 28.3 92.5 416 328 3200

YRKS4002-6

250 1000 31.6 92.7 468 300 3300
YRKS4003-6 280 1000 35.4 92.8 0.82 468 374 3400
YRKS4004-6 315 39.7 93 561 346 3500
YRKS4005-6 355 1000 44.7 93.2 0.82 656 333 1.8 3600
YRKS4501-6 400 49.6 93.5 0.83 694 354 4500
YRKS4502-6 450 55.1 93.6 0.84 711 390 4600
YRKS4503-6 500 61.1 93.8 788 389 4700
YRKS4504-6 560 1000 68.2 94 0.84 886 385 1.8 4800
YRKS5001-6 630 75.6 94.3 0.85 682 573 5400
YRKS5002-6 710 85.1 94.5 0.85 748 587 5550
YRKS5003-6 800 1000 95.6 94.7 0.85 830 591 1.8 5700
YRKS5004-6 900 107.5 94.8 896 621 5900
YRKS5601-6 1000 119.2 95 912 701 7500
YRKS5602-6 1120 133.3 95.1 1026 696 7700
YRKS5603-6 1250 148.6 95.2 0.85 1118 712 7900
YRKS6301-6 1400 166.3 95.3 1129 759 9700
YRKS6302-6 1600 1000 189.9 95.4 0.85 920 1114 1.8 9850
YRKS6303-6 1800 213.4 95.5 0.85 1022 1126 10150
YRKS4001-8 220 750 29.4 92.2 0.78 568 237 3400
YRKS4002-8 250 33.5 92.3 567 270 3500
YRKS4003-8 280 750 36.9 92.5 0.79 612 282 1.8 3600
YRKS4501-8 315 40.9 92.6 0.80 572 341 4500
YRKS4502-8 355 750 46.1 92.7 0.80 613 358 1.8 4600
YRKS4503-8 400 51.7 93.0 677 365 4700
YRKS4504-8 450 57.4 93.1 0.81 737 375 4800
YRKS5001-8 500 63.5 93.5 706 437 5400
YRKS5002-8 560 750 71 93.7 0.81 777 444 1.8 5550
YRKS5003-8 630 750 79.7 93.9 0.81 863 449 1.8 5700
YRKS5004-8 710 750 89.7 94.0 0.81 927 473 1.8 5900
YRKS5601-8 800 750 100.9 94.2 0.81 929 529 1.8 7500
YRKS5602-8 900 750 113.4 94.3 0.81 1068 519 1.8 7700
YRKS5603-8 1000 125.8 94.4 94.4 0.81 1151 536 1.8 7900
YRKS6301-8 1120 750 140.8 94.5 0.81 1149 596 1.8 9700
YRKS6302-8 1250 750 157 94.6 0.81 1245 614 1.8 9850
YRKS6303-8 1400 750 175.6 94.7 0.81 1358 631 1.8 10150
YRKS6304-10 1600 750 200.5 94.8 0.81 1487 655 1.8 10450
YRKS4501-10 220 600 29.9 91.3 0.77 563 242 1.8 4300
YRKS4502-10 250 600 34.1 91.6 0.77 613 250 1.8 4400
YRKS4503-10 280 600 37.3 91.8 0.78 664 261 1.8 4500
YRKS4504-10 315 600 42.3 91.9 0.78 732 266 1.8 4600
YRKS4505-10 355 600 47.6 92.1 0.78 813 270 1.8 4700
YRKS5001-10 400 600 53.2 92.8 0.78 732 337 1.8 5250
YRKS5002-10 450 600 59.6 93.1 0.78 810 342 1.8 5400
YRKS5003-10 500 600 65.3 93.3 0.79 810 384 1.8 5550
YRKS5004-10 560 600 73 93.5 0.79 915 386 1.8 5700
YRKS5601-10 630 600 82 93.6 0.80 979 424 1.8 7300
YRKS5602-10 710 600 92.3 93.7 0.80 1058 417 1.8 7500
YRKS5603-10 800 600 103.9 93.8 0.80 1024 437 1.8 7700
YRKS6301-10 900 600 115.3 93.9 0.80 1143 483 1.8 9450
YRKS6302-10 1000 600 127.8 94.1 0.80 1238 496 1.8 9700
YRKS6303-10 1120 600 143 94.2 0.80 1351 509 1.8 9850
YRKS6304-10 1250 600 159.4 94.3 0.80 1481 516 1.8 10150
YRKS4504-12 220 500 32.2 90.4 0.72 498 274 1.8 4500
YRKS4505-12 250 500 36.5 91.5 0.72 568 275 1.8 4600
YRKS5001-12 280 500 40.3 91.7 0.73 519 350 1.8 5250
YRKS5002-12 315 500 44.5 92 0.74 593 342 1.8 5400
YRKS5003-12 355 500 49.5 92.1 0.75 692 327 1.8 5550
YRKS5004-12 400 500 55.6 92.3 0.75 692 375 1.8 5700
YRKS5601-12 450 500 61.6 92.5 0.77 822 345 1.8 7100
YRKS5602-12 500 500 68.3 92.7 0.77 923 337 1.8 7300
YRKS5603-12 560 500 76.4 92.8 0.77 1057 329 1.8 7500
YRKS5604-12 630 500 85.9 92.9 0.77 1233 314 1.8 7700
YRKS6301-12 710 500 88.7 93 0.77 1204 383 1.8 9450
YRKS6302-12 800 500 107.4 93.1 0.77 1305 399 1.8 9700
YRKS6303-12 900 500 120.7 93.2 0.77 1423 412 1.8 9850
YRKS6304-12 1000 500 133.9 933 0.77 1603 411 1.8 10150
