Y系列高压电机, 6kV高压电机,高压电动机

Y系列6kV高压电机

< 返回

Y系列高压电机,6kV高压电机,高压电动机采用真空浸漆和先进的烘干设备,高精度调校转子动平衡,57年电机浸漆经验,工艺先进,具有高效率,噪声低,振动小,运行可靠,安装维护方便等优点.电动机的功率等级,安装尺寸,电气性能均符合国家标准GB755及IEC标准的有关规定。

  • 详细介绍



立新电机高压电机优势:

一、来自沈电专家团队,确保高压电机质量及工艺



 所有高压电机出厂前均做系统的温升及负载实验(实验设备价值6000万以上)



三 真空浸漆设备及工艺

 采用真空浸漆设备,二次以上浸漆工艺,57年电机浸漆经验,确保电机在潮湿及多粉尘环境下能长期保持高绝缘状态,减少维护次数,维护周期较同类产品延长1.2倍以上;

 、国内先进的烘干设备及工艺

采用先进的烘干设备及烘干工艺,预烘、烘干、保温、精确的温度及时间控制,能有效确保潮气有效排出,绝缘漆合理凝固,成型,确保电机在潮湿及多粉尘环境下能长期保持高绝缘等级;

 、转子动平衡调校设备及工艺

拥有各种规格高精度转子动平衡调校设备,57年调校经验,所有规格转子均经过高精度调校,确保电机低震动,低噪声,减小轴承磨损,确保电机整机可靠性;

 、使用进口轴承

高速大机座号电机使用正宗进口瑞典SKF或日本NSK的轴承,确保电机低噪音,低震动,高精度,高效率,长寿命和少维护;

 、全系列使用矽(硅)钢片

全系列直流电机均采用武钢的矽钢片,确保高导磁率,低铁损,功率因数高,电机温升小,过载能力强;

 、高压电机箱体外壳整体采用整体成型工艺,减少焊接接缝,机体钢度,强度及可靠性较高于一般电机

 九全系列使用F级及H级绝缘材料,高压绝缘无短板

全系列采用F级及H级绝缘材料(绝缘漆、绝缘纸、包扎带及绝缘套管等);

全系列使用绝缘漆

全系列采用大厂F级及H级漆包线,绝缘丝包线,绝缘扁铜线等。

Y系列高压电机结构特点

Y系列高压电机采用箱式结构,机座由钢板焊接而成,重量轻、刚度好。 Y系列高压电机为自然通风冷却,机座上部安装有防护顶罩,拆装方便,便于电动机的维修。

定子绕组采用F级耐热绝缘材料、顶部绑扎可靠,并经真空压力浸漆使Y系列高压电机具有良好的绝缘性能和机械强度。

Y系列高压电机的转子采用可靠的铸铝或铜导体的鼠笼型结构。轴承有滚动轴承和滑动轴承两种形式,依电机的转速和功率大小而定。

Y系列高压电机的用途

Y系列高压电机可用于驱动各种通用机械,如:压缩机、水泵、风机、破碎机、切削机床、运输机械及其它机械设备。在矿山、机械工业、发电厂等各种工矿企业中作原动机。用以拖动鼓风机、磨煤机、轧钢机、卷扬机等应在订货时说明。

Y系列高压电机的标准形式

电压:6000V,50Hz

防护等级:Y系列为IP23(若采用管道通风可制成IP44)

绝缘等级:F

工作制:S1(连续)

冷却方法:Y系列为IC01(或IC11、IC21、IC31)

安装形式:IMB3

电机接法:Y(接线盒内三个出线端子,从主轴伸端视之接线盒位于机座右侧)

使用环境

海拔:不超过1000m

环境空气温度:不超过40℃且无严重尘埃,最低环境空气温度对采用滚动轴承的电动机为-15℃,对采用滑动轴承的电动机为5℃。

空气中无腐蚀性和爆炸性气体(也可制成湿热或高原地区电动机)

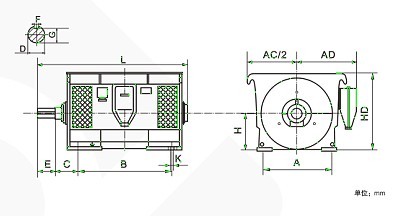

Y系列高压电机安装尺寸



 机座号        极数     安装尺寸 外型尺寸
      A            B            C            D            E            F            G            H            K            AC            AD            HD            L
355 2  630   900   315   80   170   22   71    335   28    1100    800    1170

  1870

4-6 100 210 28 90 1890
400 2 710 1000 375 90 170 25 81 400 35 1150 850 1330 2090
4-8 335 110 210

28 100 1980
450 2 800 1120 400 100 90 450 1300 900 1475 2340
4 355 120 32 109 2180
6-12 130 250 119
500 2 900 1250 560 110 210 28 100 500 42 1420 965 1655 2790
4 475 130 250 32 119 2550
6-12 140 36 128
560

2

1000 1400 560 130 32 119 560 1600 1100 1850 3020
4 500 150 36 138 2900
6-2 160 300 40 147
630 2 1120 1600 560 140 250 36 128 630 48 1800 1200 2050 3220
4 530 170 300 40 157 3100
6-12 180 45 165

 (1)当采用滑动轴承时,C尺寸偏差为±4.0不包括轴向窜动量。

注:图中尺寸仅供参考,订货时以制造厂提供的外形及安装尺寸图为准。

Y系列高压电机技术数据表

型号 功率(kW) 同步转速(r/min) 额定电流(A) 效率(%) 功率因数

堵转电

流倍数

堵转转

矩倍数

最大转

矩倍数

Y3551-2 220 3000 26.5 92.8 0.86 7.0 0.6 1.8
Y3552-2 250 30.1 92.9
Y3553-2 280 33.7 93.1
Y3554-2 315 37.7 93.4
Y3555-2 355 42.4 93.7
Y3556-2 400 47.6 94.1
Y3553-4 220 1500 26.4 93.3 0.86 6.5 0.8
Y3554-4 250 30.0 93.4
Y3555-4 280 33.5 93.5
Y3556-4 315 37.7 93.6
Y3555-6 220 1000 27.8 93 0.82 6.0 0.8
Y3556-6 250 31.4 93.3
Y4001-2 450 3000 53.3 94.4 0.86 7.0 0.6 1.8
Y4002-2 500 58.5 94.6 0.87
Y4003-2 560 65.4 94.7
Y4004-2 630 73.4 94.9
Y4001-4 355 1500 42.3 93.8 0.86 6.5 0.8
Y4002-4 400 47.6 94
Y4003-4 450 53.5 94.2
Y4004-4 500 58.6 94.3 0.87
Y4005-4 560 65.5 94.5
Y4002-6 280 1000 34.7 93.5 0.83 6.0 0.8
Y4003-6 315 39 93.7
Y4004-6 355 43.8 93.9
Y4005-6 400 49.3 94
Y4003-8 220 750 29.2 92.9 0.78 5.5 0.8
Y4004-8 250 32.7 93 0.79
Y4005-8 280 36.6 93.2
Y4501-2 710 3000 82.7 95 0.87 7.0 0.6 1.8
Y4502-2 800 92.9 95.2
Y4503-2 900 104.5 95.3
Y4504-2 1000 114.6 95.4
Y4501-4 630 1500 73.5 94.8 0.87 6.5 0.8
Y4502-4 710 82.7 95
Y4503-4 800 93 95.1
Y4504-4 900 104 95.2
Y4501-6 450 1000 57.4 94.3 0.84 6.0 0.8
Y4502-6 500 59.9 94.5 0.85
Y4503-6 560 1000 66.9 94.7 0.85 6.0 0.8 1.8
Y4506-6 630 75.2 94.8
Y4501-8 315 750 40.6 93.4 0.8 5.5
Y4502-8 355 45 93.5
Y4503-8 400 51.3 93.7
Y4504-8 450 57 93.8 0.81
Y4501-10 220 600 29.9 92.1 0.77
Y4502-10 250 33.4 92.3 0.78
Y4503-10 280 37.3 92.5
Y4504-10 315 41.4 92.6 0.79
Y4505-10 355 46.6 92.8
Y4504-12 220 500 31.7 91.4 0.73
Y4505-12 250 35.9 91.7
Y5001-2 1120 3000 128 95.5 0.88 7.0 0.6 1.8
Y5002-2 1250 143 95.6
Y5003-2 1400 160 95.7
Y5004-2 1600 182.6 95.8
Y5001-4 1000 1500 116.1 95.3 0.87 6.5 0.7
Y5002-4 1120 128 95.4 0.88
Y5003-4 1250 143 95.5
Y5004-4 1400 160 95.6
Y5001-6 710 1000 84.6 95 0.85 6.0
Y5002-6 800 95.2 95.1
Y5003-6 900 107 95.2
Y5004-6 1000 118.8 95.3
Y5001-8 500 750 63 94.3 0.81 5.5 0.8
Y5002-8 560 69.6 94.4 0.82
Y5003-8 630 78.2 94.5
Y5004-8 710 88.1 94.6
Y5001-10 400 600 51.6 93.3 0.80
Y5002-10 450 58 93.4
Y5003-10 500 64.3 93.6
Y5004-10 560 71.9 93.7
Y5005-10 630 80.8 93.8
Y5001-12 280 500 39.3 92.7 0.74
Y5002-12 315 43.6 92.8 0.75
Y5003-12 355 49 93
Y5004-12 400 55 93.3
Y5005-12 450 61.8 93.4
Y5601-2 1800 3000 205 95.9 0.88 7.0 0.6 1.8
Y5602-2 2000 228 96.0
Y5603-2 2240 255 96.1
Y5601-4 1600 1500 181 95.7 0.89 6.5
Y5602-4 1800 203 95.8
Y5603-4 2000 225 95.9
Y5601-6 1120 1000 131.1 95.4 0.86 0.7
Y5602-6 1250 146.5 95.5
Y5603-6 1400 163.9 95.6
Y5601-8 800 750 96.8 94.7 0.84 6.0

Y5602-8

900 108.8 94.8
Y5603-8 1000 120.7 94.9
Y5601-10 710 600 88.6 94 0.82
Y5602-10 800 99.7 94.2
Y5603-10 900 112 94.3
Y5601-12 500 500 65 93.7 0.79
Y5602-12 560 72.7 93.8
Y5603-12 630 81.7 93.9
Y6301-2 2500 3000 281 96.2 0.89 7.0 0.6 1.8
Y6302-2 2800 314.4 96.3
Y6303-2 3150 354 96.3
Y6301-4 2240 1500 252.3 96.0 6.5
Y6302-4 2500 281.3 96.1
Y6303-4 2800 314.7 96.2
Y6301-6 1600 1000 187.1 95.7 0.86
Y6302-6 1800 210 95.8
Y6303-6 2000 233.4 95.9
Y6301-8 1120 750 135 95 0.84 6.0 0.7
Y6302-8 1250 150.6 95.1
Y6303-8 1400 168.5 95.2
Y6304-8 1600 192.3 95.3
Y6301-10 1000 600 124.3 94.4 0.82
Y6302-10 1120 139 94.6
Y6303-10 1250 154.7 94.8
Y6304-10 1400 173 94.9
Y6301-12 710 500 92 94.0 0.79
Y6302-12 800 103.4 94.2
Y6303-12 900 116.4 94.3
Y6304-12 1000 129 94.4
