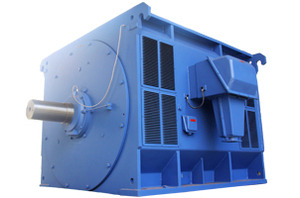

YR电机,YR系列电机,YR电动机, YR系列电动机

YR系列10kV高压电机

< 返回

YR电机,YR系列电机,YR高压电机采用真空浸漆和先进的烘干设备,高精度调校转子动平衡,57年电机浸漆经验,工艺先进,具有高效率,噪声低,振动小,运行可靠,安装维护方便等优点.电动机的功率等级,安装尺寸,电气性能均符合国家标准GB755及IEC标准的有关规定。

  • 详细介绍



立新电机高压电机优势:

一、来自沈电专家团队,确保国内的高压电机质量及工艺



 所有高压电机出厂前均做系统的温升及负载实验(实验设备价值6000万以上)



三 真空浸漆设备及工艺

 采用真空浸漆设备,二次以上浸漆工艺,57年电机浸漆经验,确保电机在潮湿及多粉尘环境下能长期保持高绝缘状态,减少维护次数,维护周期较同类产品延长1.2倍以上;

 、国内先进的烘干设备及工艺

采用先进的烘干设备及烘干工艺,预烘、烘干、保温、精确的温度及时间控制,能有效确保潮气有效排出,绝缘漆合理凝固,成型,确保电机在潮湿及多粉尘环境下能长期保持高绝缘等级;

 、转子动平衡调校设备及工艺

拥有各种规格高精度转子动平衡调校设备,57年调校经验,所有规格转子均经过高精度调校,确保电机低震动,低噪声,减小轴承磨损,确保电机整机可靠性;

 、使用进口轴承

高速大机座号电机使用正宗进口瑞典SKF或日本NSK的轴承,确保电机低噪音,低震动,高精度,高效率,长寿命和少维护;

 、全系列使用矽(硅)钢片

全系列直流电机均采用武钢的矽钢片,确保高导磁率,低铁损,功率因数高,电机温升小,过载能力强;

 、高压电机箱体外壳整体采用整体成型工艺,减少焊接接缝,机体钢度,强度及可靠性较高于一般电机

 九全系列使用F级及H级绝缘材料,高压绝缘无短板

全系列采用F级及H级绝缘材料(绝缘漆、绝缘纸、包扎带及绝缘套管等);

全系列使用绝缘漆

全系列采用国内大厂F级及H级漆包线,绝缘丝包线,绝缘扁铜线等。

YR系列高压电机结构特点

YR系列高压电机采用箱式结构,机座由钢板焊接而成,重量轻、刚度好。 YR系列采用为自然通风冷却,机座上部安装有防护顶罩,拆装方便,便于电动机的维修。

定子绕组采用F级耐热绝缘材料、顶部绑扎可靠,并经真空压力浸漆使YR系列高压电机具有良好的绝缘性能和机械强度。

YR系列高压电机转子采用可靠的铸铝或铜导体的鼠笼型结构。轴承有滚动轴承和滑动轴承两种形式,依电机的转速和功率大小而定。

YR系列高压电机的用途

YR系列高压电机可用于驱动各种通用机械,如:压缩机、水泵、风机、破碎机、切削机床、运输机械及其它机械设备。在矿山、机械工业、发电厂等各种工矿企业中作原动机。用以拖动鼓风机、磨煤机、轧钢机、卷扬机等应在订货时说明。

YR系列高压电机的标准形式

电压:10000V,50Hz

防护等级:YR系列为IP23(若采用管道通风可制成IP44)

绝缘等级:F

工作制:S1(连续)

冷却方法:YR系列为IC01(或IC11、IC21、IC31)

安装形式:IMB3

电机接法:Y(接线盒内三个出线端子,从主轴伸端视之接线盒位于机座右侧)

使用环境

海拔:不超过1000m

环境空气温度:不超过40℃且无严重尘埃,最低环境空气温度对采用滚动轴承的电动机为-15℃,对采用滑动轴承的电动机为5℃。

空气中无腐蚀性和爆炸性气体(也可制成湿热或高原地区电动机)

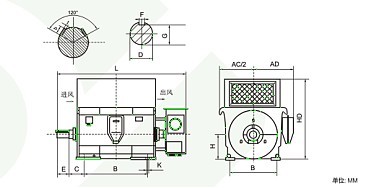

YR系列高压电机安装尺寸



 机座号        极数     安装尺寸 外型尺寸
      A            B            C            D            E            F            G      t         b             H            K            AC            AD            HD            L
450 4   800    1120  355
110

210
28 100       450    35    1300    1050    920  2740
28
6
500 4 900 1250 475 120 32 109 500 42 1420 1100 1700 3020
32
6-10 130 250 119
560 4 1000 1400 500 560 1600 1200 1850 3450
150     11.4 39.7
6-12 160 300 12.4 42.8
630 4 1120 1600 530 170 44.2 630 48 1800 1300 1300 3800
6-12 180 45.6

 (1)当采用滑动轴承时,C尺寸偏差不包括轴向窜动。

注:图中尺寸仅供参考,订货时以制造厂提供的外形及安装尺寸图为准。

YR系列高压电机技术数据表

型号 功率(kW) 同步转速(r/min) 额定电流(A) 效率(%) 功率因数

转子

最大转

矩倍数

重量
电压 电流
YR4501-4 315 1500 23.4 92.5 0.84 482 413 1.8 3550
YR4502-4 355 26.3 92.8 482 453 3600
YR4503-4 400 29.2 93.1 0.85 527 463 3700
YR4504-4 450 32.8 93.3 613 472 3780
YR4505-4 500 36.3 93.6 645 505 3900
YR4506-4 560 40.6 93.8 742 452 4000
YR5001-4 630 1500 45.4 94.2 0.85 763 549 1.8 4350
YR5002-4 710 51.0 94.6 816 568 4500
YR5003-4 800 56.7 94.7 0.86 897 577 4650
YR5004-4 900 63.7 94.8 1011 585 4800
YR5005-4 1000 70.7 94.9 1121 597 5000
YR5601-4 1120 1500 78.2 95.1 0.87 953 751 1.8 6500
YR5602-4 1250 87.1 95.2 1064 765 6700
YR5603-4 1400 97.5 95.3 1192 779 6900
YR6301-4 1600 1500 100.0 95.4 0.88 1226 834 1.8 8450
YR6302-4 1800 123.7 95.5 1362 865 8600
YR6303-4 2000 137.3 95.6 1533 853 8900
YR4503-6 280 1000 21.6 92.2 0.81 463 387 1.8 3700
YR4504-6 315 24.3 92.4 520 395 3780
YR4505-6 355 27.3 92.6 540 401 3900
YR4506-6 400 30.7 92.8 589 406 4000
YR5001-6 450 1000 34.5 93.1 0.81 718 409 1.8 4100
YR5002-6 500 38.2 93.4 808 413 4200
YR5003-6 560 42.6 93.6 923 427 4350
YR5004-6 630 47.3 93.8 0.82 994 434 4500
YR5005-6 710 53.2 94.0 1077 447 4650
YR5601-6 800 1000 58.3 94.3 0.84 995 518 1.8 6250
YR5602-6 900 65.5 94.5 1078 531 6500
YR5603-6 1000 71.7 94.7 0.85 1175 544 6700
YR5604-6 1120 80.2 94.9 1293 556 6900
YR6301-6 1250 1000 89.3 95.1 0.85 1293 592 1.8 8450
YR6302-6 1400 99.8 95.3 1436 607 8600
YR6303-6 1600 113.9 95.4 1616 626 8900
YR5001-8 280 750 21.6 92.2 0.75 520 363 1.8 4000
YR5002-8 315 26.3 92.3 563 380 4100
YR5003-8 355 29.5 92.5 614 384 4200
YR5004-8 400 33.2 92.8 675 388 4350
YR5005-8 450 36.2 93.1 0.77 750 392 4500
YR5006-8 500 37 93.3 844 395 4650
YR5601-8 560 750 40.9 93.6 0.79 901 403 1.8 6250
YR5602-8 630 45.9 93.8 965 423 6500
YR5603-8 710 51.6 94 1039 443 6700
YR5604-8 800 58.1 94.2 1126 461 6900
YR6301-8 900 750 64.4 94.4 0.82 1126 513 1.8 8450
YR6302-8 1000 71.4 94.6 1228 526 8600
YR6303-8 1120 83.2 94.8 1351 533 8900
YR5003-10 250 600 21.9 91.4 0.72 539 306 1.8 4200
YR5004-10 280 24.5 91.7 539 353 4350
YR5005-10 315 27.4 92.1 635 329 4500
YR5006-10 355 30.9 92.2 635 373 4650
YR5601-10 400 600 33.8 92.4 0.74 710 365 1.8 5800
YR5602-10 450 37.3 92.8 0.75 795 374 6000
YR5603-10 500 41.4 93 910 367 6250
YR5604-10 560 45.6 93.2 0.76 600 618 6500
YR5605-10 630 51.2 93.4 649 642 6700
YR6301-10 710 600 56.1 93.7 0.78 1039 421 1.8 7950
YR6302-10 800 63.1 93.8 1228 403 8450
YR6303-10 900 70.9 93.9 1351 426 8600
YR6304-10 1000 78.7 94.1 1501 438 8900
YR5601-12 280 500 24.6 91.4 0.72 544 320 1.8 8500
YR5602-12 315 27.5 91.5 593 329 6000
YR5603-12 355 31.8 91.6 653 337 6250
YR5604-12 400 34.9 91.8 721 342 6500
YR5605-12 450 39.1 92.2 808 341 6700
YR6301-12 500 500 42.8 92.4 0.73 567 579 1.8 7950
YR6302-12 560 47.1 92.8 0.74 607 605 8450
YR6303-12 630 49.2 93.1 708 584 8600
YR6304-12 710 59.3 93.4 778 601 8900
