三相永磁同步电机

三相永磁同步电机

< 返回

        立新电机1992年联合上海电科所在国内成功仿制德国稀土永磁高效节能电机,是制造稀土永磁高效节能电机生产厂家。


  • 详细介绍



永磁同步电机的优点

  1. 取消了励磁系统损耗,提高了效率;

  2. 取消了励磁绕组和励磁电源,结构简单,运行可靠;

  3. 稀土永磁电机结构紧凑、体积小、重量轻;

  4. 电机尺寸和形状灵活多样。

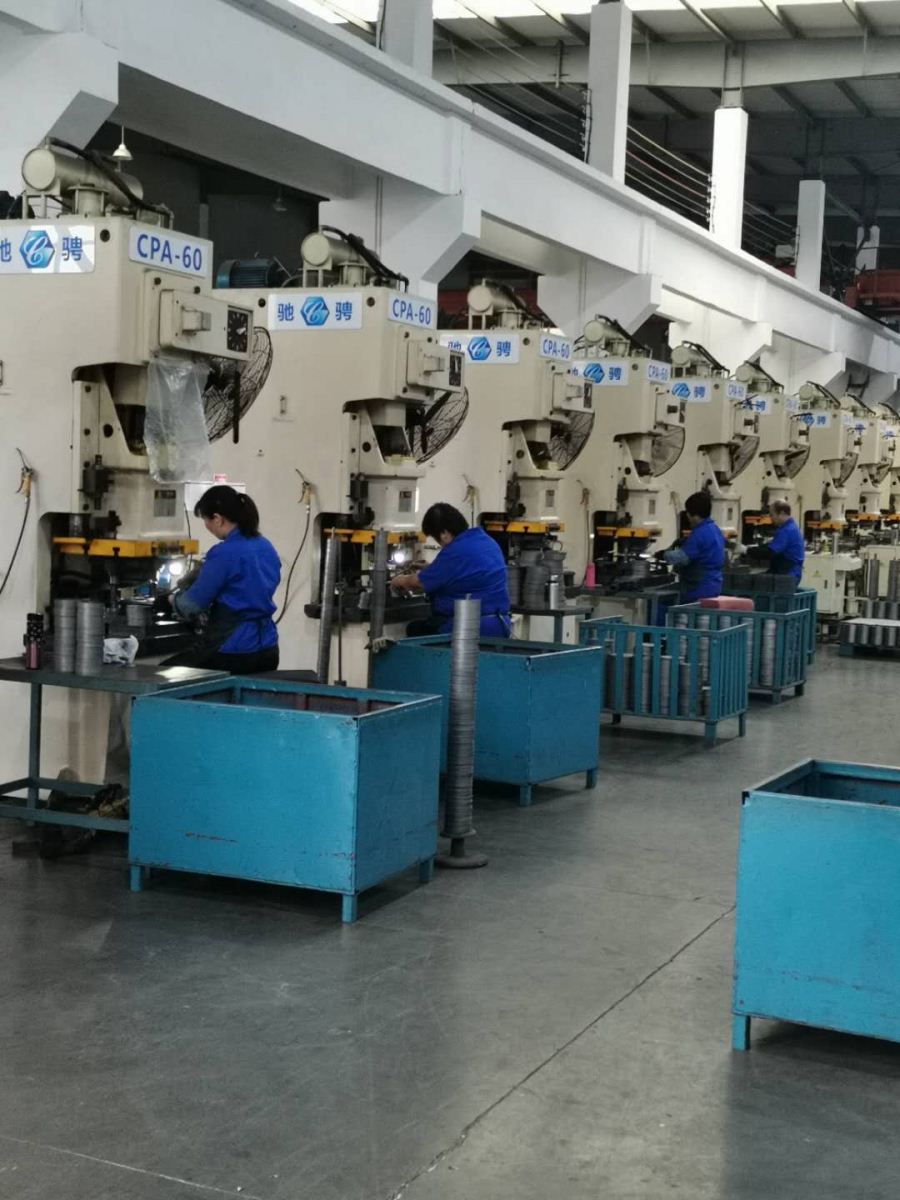

生产实况



应用(用途)

  1. 工业配套:工业驱动装置,如纺织机械,减速机配套,水泵配套,风机配套,矿采业设备等以及材料加工系统,自动化设备,机器人等;

  2. 交通运输:电车,飞机辅助设备,舰船等;

  3. 航天领域:火箭,飞机,宇宙飞船,航天飞机等;

  4. 国防领域:坦克,导弹,潜艇,飞机等;

  5. 工业发电:风力发电,余热发电,水力发电,内燃发电机组用发电机以及大型发电机的副励磁机等。





常见问题

永磁同步电机为什么节能?

答:结构优越:转子上使用了永磁体,无励磁损耗,无电刷和滑环之间的磨擦损耗和接触电损耗。

    功率因素高:永磁电机在正常运转时,转子转速和定子磁场转速一致,转子鼠笼条上没有电流,定子上感应电流减小,因此功率因数高。具有较宽的经济运行范围:永磁同步电机负载发生变化,功率因素一样可以在0.9以上。

    效率高:能够达到国家二级能效,部分规格达到一级能效。

永磁同步电机的节能效果如何?

答:根据设备的工况不同,节能效果在5%-50%之间。

TYB系列三相永磁同步电动机主要技术数据

型号 功率范围(kW) 电压范围(V) 额定电流 (A) 调频范围 (Hz) 调速范围(r/min) 额定转矩(N.m) 机座号
TYBX30-42-82 0.03-0.3-0.5 23-230-380 1.8 5-50-82 150-1500-2460 1.91 801
TYB75-42-80 0.15-0.75-1.2 48-238-380 3.2 10-50-80 300-1500-2400 4.78 802
TYB110-4 0.22-1.1 76-380 2.8 10-50 300-1500 7 90S
TYB150-4 0.3-1.5 76-380 3.4 10-50 300-1500 9.55 90L
TYBZ150-4 0.19-0.94-1.5 48-238-380 3.4 10-50-80 300-1500-2400 5.97 90L
TYB138-42-80 0.17-1.38-2.2 29-238-380 4.5 6-50-80 180-1500-2400 8.75 100L2
TYB220-4 0.44-2.2 76-380 5 10-50 300-1500 14 100L1
TYBZ220-4 0.28-1.38-2.2 48-238-380 5.2 10-50-80 300-1500-2400 8.75 100L1
TYB300-4 0.6-3 76-380 6.2 10-50 300-1500 19.1 100L2
TYBZ300-4 0.38-1.88-3 48-238-380 6.2 10-50-80 300-1500-2400 11.94 100L2
TYB325-42-80 0.39-3.25-5.22 39-238-380 10 6-50-80 180-1500-2400 20.69 112M
TYB400-4 0.8-4 76-380 9 10-50 300-1500 25.47 112M
TYB550-4 1.1-5.5 76-380 11 10-50 300-1500 35 132S
TYB750-4 15-7.5 76-380 15 10-50 300-1500 48 132M
TYB1100-4 2.2-11 76-380 23 10-50 300-1500 70 160L
TYB1500-4 3-15 76-380 27 10-50 300-1500 95.5 160L
TYBX60-65-100 0.06-0.6-1.2 19-140-280 4.5 5-50-100 100-1000-2000 5.73 90S
TYBZ80-6 0.06-0.75-1.1 20-253-380 3.4 4-50-75 80-1000-1500 7 90S
TYBX52-67-126 0.26-0.52-1.31 75-150-378 4.5 25-50-126 500-1000-2520 4.97 90L
TYB75-6 0.38-0.75-2.25 63-125-375 5.6 20-50-150 500-1000-3000 7.13 112M
TYB220-6 0.73-1.83-2.2 126-317-380 4.9 20-50-60 400-1000-1200 17.5 112M
TYB300-6 0.6-3 76-380 6 10-50 200-1000 28.65 112M
TYB220-8 0.44-2.22 76-380 5 10-50 150-750 28.01 112M
TYBX400-8-50 0.27-4 26-380 10 3.33-50 50-750 50.93 180M
TYB630-8 3.15-6.3-12.6 95-190-380 28 25-50-100 375-750-1500 80 180L
TYB750-8 1.2-7.5-15 30-190-380 30 8-50-100 120-750-1500 96 180L
TYB900-8 1.13-9-18 24-190-380 35 6.25-50-100 94-750-1500 110 180L
TYB1100-8 1.37-11-22 24-190-380 45 6.25-50-100 94-750-1500 140.2 225M
TYB1500-8 1.88-15-30 24-190-380 55 6.25-50-100 94-750-1500 191 225M

FTY系列三相永磁同步电动机主要技术数据

型号 功率范围(W) 电压范围(V) 额定电流 (A) 调频范围 (Hz) 调速范围(r/min) 额定转矩(N.m) 机座号
FTY550-4 363-550-1210 73-110-242 4.7 33-50-110 990-1500-3300 3.5 90L
FTY750-4G 225-750-1200 66-220-352 3.3 15-50-80 450-1500-2400 4.78 90L
FTY1000-4C 300-1000-1600 66-220-352 4.4 15-50-80 450-1500-2400 6.37 90L
FTY1620-4 710-1620-2300 112-254-360 5.5 22-50-71 660-1500-2130 10.31 100L1
FTY1800-4 790-1800-2556 112-254-360 7 20-50-71 600-1500-2130 11.46 132S
FTY650-41-170 650-2000 112-380 3.5 50-170 1500-5100 4.14 100L1
FTY4000-4-60 800-4000-4800 63-317-380 9.5 10-50-60 300-1500-1800 25.47 112M

具体参数请来电咨询!400-807-0988

        很多机械设备在运作过程中,其运行速度需要任意调节,早期人们多数采用直流电动机的调速系统来实现,但是直流电机的缺点是不稳定,成本高,寿命短。自70年代后期开始,永磁同步电机(PMSM)开始使用,以其功率因数高,体积小,结构简单,采用矢量控制(FOC),动态响应快,效率高、噪音低及安全可靠等优点很快取代了直流电机在变频领域的地位。
