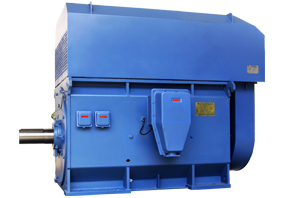

YKK高压电机,6kvYKK电机,YKK电动机

YKK6kv高压电机

< 返回

YKK高压电机,6kvYKK电机,YKK电动机采用真空浸漆设备和先进的烘干工艺,高精度调校转子动平衡,57年电机浸漆经验,工艺先进,具有高效率,噪声低,振动小,运行可靠,安装维护方便等优点.电动机的功率等级,安装尺寸,电气性能均符合国家标准GB755及IEC标准的有关规定。

  • 详细介绍



立新电机高压电机优势:

一、来自沈电专家团队,高压电机质量及工艺



 所有高压电机出厂前均做系统的温升及负载实验(实验设备价值6000万以上)



三 真空浸漆设备及工艺

 采用真空浸漆设备,二次以上浸漆工艺,57年电机浸漆经验,确保电机在潮湿及多粉尘环境下能长期保持高绝缘状态,减少维护次数,维护周期较同类产品延长1.2倍以上;

 、国内先进的烘干设备及工艺

采用先进的烘干设备及烘干工艺,预烘、烘干、保温、精确的温度及时间控制,能有效确保潮气有效排出,绝缘漆合理凝固,成型,确保电机在潮湿及多粉尘环境下能长期保持高绝缘等级;

 、转子动平衡调校设备及工艺

拥有各种规格高精度转子动平衡调校设备,57年调校经验,所有规格转子均经过高精度调校,确保电机低震动,低噪声,减小轴承磨损,确保电机整机可靠性;

 、使用进口轴承

高速大机座号电机使用正宗进口瑞典SKF或日本NSK的轴承,确保电机低噪音,低震动,高精度,高效率,长寿命和少维护;

 、全系列使用矽(硅)钢片

全系列直流电机均采用武钢的矽钢片,确保高导磁率,低铁损,功率因数高,电机温升小,过载能力强;

 、高压电机箱体外壳整体采用整体成型工艺,减少焊接接缝,机体钢度,强度及可靠性较高于一般电机

 九全系列使用F级及H级绝缘材料,高压绝缘无短板

全系列采用F级及H级绝缘材料(绝缘漆、绝缘纸、包扎带及绝缘套管等);

全系列使用绝缘漆

全系列采用大厂F级及H级漆包线,绝缘丝包线,绝缘扁铜线等。

YKK高压电机结构特点

YKK高压电机采用箱式结构,机座由钢板焊接而成,重量轻、刚度好。 YKK高压电机为封闭、电机顶部带有空-空冷却器的笼型异步电机。

定子绕组采用F级耐热绝缘材料、顶部绑扎可靠,并经真空压力浸漆使YKK高压电机具有良好的绝缘性能和机械强度。

YKK高压电机的转子采用可靠的铸铝或铜导体的鼠笼型结构。轴承有滚动轴承和滑动轴承两种形式,依电机的转速和功率大小而定。

YKK高压电机的用途

YKK高压电机可用于驱动各种通用机械,如:压缩机、水泵、风机、破碎机、切削机床、运输机械及其它机械设备。在矿山、机械工业、发电厂等各种工矿企业中作原动机。用以拖动鼓风机、磨煤机、轧钢机、卷扬机等应在订货时说明。

YKK高压电机的标准形式

电压:6000V,50Hz

防护等级:YKK系列为IP44或IP54

绝缘等级:F

工作制:S1(连续)

冷却方法:YKK系列为IC611

安装形式:IMB3

电机接法:Y(接线盒内三个出线端子,从主轴伸端视之接线盒位于机座右侧)

使用环境

海拔:不超过1000m

环境空气温度:不超过40℃且无严重尘埃,最低环境空气温度对采用滚动轴承的YKK高压电机为-15℃,对采用滑动轴承的电动机为5℃。

空气中无腐蚀性和爆炸性气体(也可制成湿热或高原地区电动机)

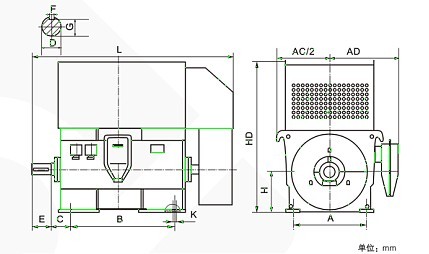

YKK高压电机安装尺寸



 机座号        极数     安装尺寸 外型尺寸
      A            B            C            D            E            F            G            H            K            AC            AD            HD            L
355 2 630 900 315 80 170 22 71 355 28 1120 1000 1500 2200
4-6 100 210 28 90
400 2 710 1000 375 90 170 25 81 400 35 1260 1050 1700 2400
4-10 335 110  210   28 00
450 2   800    1120    400   120   90   450    1420   1100    1900 2600
4 355 130 32 119
6-12 250
500 2 900 1250 560 110 210 28 100 500 42 1600 1150 2200 2900

4 475 130 250 32 119
6-12 140 36 128
560 2 1000 1400 560 130 32 119 560 1800 1250 2400 3200
4 500 150 36 138
6-12 160 300 40 147
630 2 1120 1600 560 140 250 36 128 630 48 2000 1300 2700 3500
4 530 170 300 40 157
6-12 180 45 165

 (1)当采用滑动轴承时,C尺寸偏差为±4.0不包括轴向窜动量。

注:图中尺寸仅供参考,订货时以制造厂提供的外形及安装尺寸图为准。

YKK高压电机技术数据表



YKK高压电机型号 功率(kW) 同步转速(r/min) 额定电流(A) 效率(%) 功率因数

堵转电

流倍数

堵转转

矩倍数

最大转

矩倍数

YKK3551-2 220 750 26.9 92.5 0.85 7.0 0.6 1.8
YKK3552-2 250 30.6 92.6
YKK3553-2 280 34.2 92.8
YKK3554-2 315 38.3 93.1
YKK3551-4 185 1500 22.6 92.8 6.5 0.7
YKK3552-4 200 24.4 92.9
YKK3553-4 220 26.8 93
YKK3554-4 250 30.4 93.1
YKK4002-2 355 3000 42.5 93.4 0.86 7.0 0.6 1.8
YKK4003-2 400 47.7 93.7
YKK4004-2 450 53.5 94.0
YKK4005-2 500 59.3 94.2
YKK4002-4 280 1500 33.6 93.2 6.5 0.7
YKK4003-4 315 37.8 93.3
YKK4004-4 355 42.5 93.5
YKK4005-4 400 47.5 93.7
YKK4006-4 450 53.6 93.9
YKK4001-6 185 1000 23.5 92.4 0.82 6.0
YKK4002-6 200 25.3 92.6
YKK4003-6 220 27.8 92.8
YKK4004-6 250 31.5 93.0
YKK4005-6 280 35.2 93.3
YKK4006-6 315 39.5 93.5
YKK4004-8 185 750 24.6 92.5 0.78 5.5 0.8
YKK4005-8 200 26.6 92.7
YKK4006-8 220 29.6 92.9
YKK4502-2 560 3000 66.3 94.4 0.86 7.0 0.6 1.8
YKK4503-2 630 73.6 94.6 0.87
YKK4504-2 710 82.9 94.7
YKK4505-2 800 93.3 94.8
YKK4502-4 500 1500 59.9 94.0 0.86 6.5 0.7
YKK4503-4 560 66.5 94.2
YKK4504-4 630 74.6 94.4
YKK4505-4 710 84.0 94.6
YKK4502-6 355 1000 43.9 93.7 0.83 6.0
YKK4503-6 400 49.4 93.8
YKK4504-6 450 55.4 94.1
YKK4505-6 500 61.4 94.3
YKK4502-8 250 750 32.7 93.0 0.79 5.5 0.8 1.8
YKK4503-8 280 36.6 93.2
YKK4504-8 315 41.0 93.4
YKK4505-8 355 46.2 93.5
YKK4501-10 185 600 25.9 91.7 0.75 5.5
YKK4502-10 200 27.9 91.9
YKK4503-10 220 30.6 92.1
YKK4504-10 250 34.5 92.3
YKK4505-10 280 38.8 92.5
YKK4503-12 185 500 27.7 91.8 0.7
YKK4504-12 200 29.9 92.0
YKK5001-2 900 3000 104.8 95.0 0.87 7.0 0.6 1.8
YKK5002-2 1000 116.3 95.1
YKK5003-2 1120 130.3 95.2
YKK5004-2 1250 145.1 95.3
YKK5001-4 800 1500 93.3 94.8 0.87 6.5 0.7
YKK5002-4 900 104.9 94.9
YKK5003-4 1000 116.4 95.0
YKK5004-4 1120 130.3 95.1
YKK5001-6 560 1000 68.0 94.4 0.84 6.0
YKK5002-6 630 76.4 94.5
YKK5003-6 710 85.5 94.8
YKK5004-6 800 96.6 94.9
YKK5001-8 400 750 51.3 93.7 0.80 5.5 0.8
YKK5002-8 450 57.7 93.8
YKK5003-8 500 63.8 94.2
YKK5004-8 560 71.4 94.4
YKK5001-10 315 600 43.0 92.8 0.76 5.5 0.8
YKK5002-10 355 48.3 93.0
YKK5003-10 400 54.2 93.3
YKK5004-10 450 61 93.4
YKK5001-12 220 500 31.9 92.2 0.72 5.5 0.8
YKK5002-12 250 36.1 92.5
YKK5003-12 280 40.3 92.7
YKK5004-12 315 45.3 92.8
YKK5601-2 1400 3000 160.4 95.4 0.88 7.0 0.6 1.8
YKK5602-2 1600 183.2 95.5
YKK5603-2 1800 205.9 95.6
YKK5601-4 1250 1500 143.5 95.2 0.88 6.5 0.6 1.8
YKK5602-4 1400 160.5 95.3
YKK5603-4 1600 184.3 95.4
YKK5601-6 900 1000 107.2 95.0 0.85 0.7
YKK5602-6 1000 119 95.1
YKK5603-6 1120 133.2 95.2
YKK5601-8 630 750 78.2 94.5 0.82 6.0
YKK5602-8 710 88.0 94.6
YKK5603-8 800 99.1 94.7
YKK5601-10 500 600 65.9 93.6 0.78
YKK5602-10 560 73.7 93.7
YKK5603-10 630 82.8 93.8
YKK5604-10 710 93.1 94.0
YKK5601-12 355 500 49.6 93.0 0.74
YKK5602-12 400 55.8 93.3
YKK5603-12 450 62.7 93.4
YKK5604-12 500 69.4 93.7
YKK6301-2 2000 3000 228.5 95.7 0.88 7.0 0.6 1.8
YKK6302-2 2240 255.7 95.8
YKK6303-2 2500 285.4 95.9
YKK6301-4 1800 1500 206.1 95.5 0.88 6.5
YKK6302-4 2000 228.9 95.6
YKK6303-4 2240 255.9 96.7
YKK6301-6 1250 1000 146.8 95.3 0.86 0.7
YKK6302-6 1400 164.2 95.4
YKK6303-6 1600 187.5 95.5
YKK6301-8 900 750 108.8 94.8 0.84 6.0
YKK6302-8 1000 120.7 94.9
YKK6303-8 1120 135.1 95.0
YKK6304-8 1250 150.6 95.1
YKK6301-10 800 600 102.2 94.2 0.80
YKK6302-10 900 114.8 94.3
YKK6303-10 1000 127.4 94.4
YKK6304-10 1120 142.4 94.6
YKK6301-12 560 500 75.6 93.8 0.76
YKK6302-12 630 84.9 93.9 1.8
YKK6303-12 710 95.6 94.0
YKK6304-12 800 107.5 94.2
