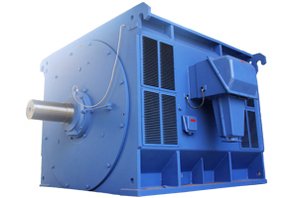

YRKS高压电机,YRKS高压电动机,YRKS电动机

YRKS10kV高压电机

< 返回

YRKS高压电机,YRKS高压电动机,YRKS电动机采用真空浸漆和先进的烘干设备,高精度调校转子动平衡,57年电机浸漆经验,工艺先进,具有高效率,噪声低,振动小,运行可靠,安装维护方便等优点.电动机的功率等级,安装尺寸,电气性能均符合国家标准GB755及IEC标准的有关规定。

  • 详细介绍



立新电机高压电机优势:

一、来自沈电的专家团队,确保高压电机质量及工艺



 所有高压电机出厂前均做系统的温升及负载实验(实验设备价值6000万以上)



三 真空浸漆设备及工艺

 采用真空浸漆设备,二次以上浸漆工艺,57年电机浸漆经验,确保电机在潮湿及多粉尘环境下能长期保持高绝缘状态,减少维护次数,维护周期较同类产品延长1.2倍以上;

 、国内先进的烘干设备及工艺

采用先进的烘干设备及烘干工艺,预烘、烘干、保温、精确的温度及时间控制,能有效确保潮气有效排出,绝缘漆合理凝固,成型,确保电机在潮湿及多粉尘环境下能长期保持高绝缘等级;

 、先进的转子动平衡调校设备及工艺

拥有各种规格高精度转子动平衡调校设备,57年调校经验,所有规格转子均经过高精度调校,确保电机低震动,低噪声,减小轴承磨损,确保电机整机可靠性;

 、使用进口轴承

高速大机座号电机使用正宗进口瑞典SKF或日本NSK的轴承,确保电机低噪音,低震动,高精度,高效率,长寿命和少维护;

 、全系列使用矽(硅)钢片

全系列直流电机均采用武钢的矽钢片,确保高导磁率,低铁损,功率因数高,电机温升小,过载能力强;

 、高压电机箱体外壳整体采用整体成型工艺,减少焊接接缝,机体钢度,强度及可靠性较远远高于一般电机

 九全系列使用F级及H级绝缘材料,高压绝缘无短板

全系列采用F级及H级绝缘材料(绝缘漆、绝缘纸、包扎带及绝缘套管等);

全系列使用顶流级绝缘漆

全系列采用国内大厂F级及H级漆包线,绝缘丝包线,绝缘扁铜线等。

YRKS高压电机结构特点

YRKS高压电机采用箱式结构,机座由钢板焊接而成,重量轻、刚度好。

YRKS高压电机为封闭式结构电机顶部带有空-水冷却器。

定子绕组采用F级耐热绝缘材料、顶部绑扎可靠,并经真空压力浸漆使YRKS高压电机具有良好的绝缘性能和机械强度。

YRKS高压电机的转子采用可靠的铸铝或铜导体的鼠笼型结构。轴承有滚动轴承和滑动轴承两种形式,依电机的转速和功率大小而定。

YRKS高压电机的用途

YRKS高压电机可用于驱动各种通用机械,如:压缩机、水泵、风机、破碎机、切削机床、运输机械及其它机械设备。在矿山、机械工业、发电厂等各种工矿企业中作原动机。用以拖动鼓风机、磨煤机、轧钢机、卷扬机等应在订货时说明。

YRKS高压电机的标准形式

电压:10000V,50Hz

防护等级:YRKS系列为IP54或IP44

绝缘等级:F

工作制:S1(连续)

冷却方法:YRKS系列为IC81W

安装形式:IMB3

电机接法:Y(接线盒内三个出线端子,从主轴伸端视之接线盒位于机座右侧)

使用环境

海拔:不超过1000m

环境空气温度:不超过40℃且无严重尘埃,低环境空气温度对采用滚动轴承的电动机为-15℃,对采用滑动轴承的电动机为5℃。

空气中无腐蚀性和爆炸性气体(也可制成湿热或高原地区电动机)

YRKS高压电机安装尺寸



 机座号        极数     安装尺寸 外型尺寸
      A            B            C            D            E            F            G      t         b             H            K            AC            AD            HD            L
450 4   800    1120  355
110

210
28 100       450    35    1420   1100   2500 2750
28
6
500 4 900 1250 475 120 32 109 500 42 1600 1150 2500 3050
32
6-10 130 250 119
560 4 1000 1400 500 560 1800 1250 2550 3400
150     11.4 39.7
6-12 160 300 12.4 42.8
630 4 1120 1600 530 170 44.2 630 48 2000 1300 2850 3700
6-12 180 45.6

 (1)当采用滑动轴承时,C尺寸偏差不包括轴向窜动。

注:图中尺寸仅供参考,订货时以制造厂提供的外形及安装尺寸图为准。

YRKS高压电机技术数据表

型号 功率(kW) 同步转速(r/min) 额定电流(A) 效率(%) 功率因数

转子

最大转

矩倍数

重量
电压 电流
YRKS4501-4 315 1500 23.4 92.5 0.84 482 413 1.8 4350
YRKS4502-4 355 26.3 92.8 482 453 4400
YRKS4503-4 400 29.2 93.1 0.85 527 463 4500
YRKS4504-4 450 32.8 93.3 613 472 4580
YRKS4505-4 500 36.3 93.6 645 505 4700
YRKS4506-4 560 40.6 93.8 742 452 4800
YRKS5001-4 630 1500 45.4 94.2 0.85 763 549 1.8 5250
YRKS5002-4 710 51.0 94.6 816 568 5400
YRKS5003-4 800 56.7 94.7 0.86 897 577 5550
YRKS5004-4 900 63.7 94.8 1011 585 5700
YRKS5005-4 1000 70.7 94.9 1121 597 5900
YRKS5601-4 1120 1500 78.2 95.1 0.87 953 751 1.8 7500
YRKS5602-4 1250 87.1 95.2 1064 765 7700
YRKS5603-4 1400 97.5 95.3 1192 779 7900
YRKS6301-4 1600 1500 100.0 95.4 0.88 1226 834 1.8 9700
YRKS6302-4 1800 123.7 95.5 1362 865 9850
YRKS6303-4 2000 137.3 95.6 1533 853 10150
YRKS4503-6 280 1000 21.6 92.2 0.81 463 387 1.8 4500
YRKS4504-6 315 24.3 92.4 520 395 4580
YRKS4505-6 355 27.3 92.6 540 401 4700
YRKS4506-6 400 30.7 92.8 589 406 4800
YRKS5001-6 450 1000 34.5 93.1 0.81 718 409 1.8 5000
YRKS5002-6 500 38.2 93.4 808 413 5100
YRKS5003-6 560 42.6 93.6 923 427 5250
YRKS5004-6 630 47.3 93.8 0.82 994 434 5400
YRKS5005-6 710 53.2 94.0 1077 447 5550
YRKS5601-6 800 1000 58.3 94.3 0.84 995 518 1.8 7250
YRKS5602-6 900 65.5 94.5 1078 531 7500
YRKS5603-6 1000 71.7 94.7 0.85 1175 544 7700
YRKS5604-6 1120 80.2 94.9 1293 556 7900
YRKS6301-6 1250 1000 89.3 95.1 0.85 1293 592 1.8 9700
YRKS6302-6 1400 99.8 95.3 1436 607
YRKS6303-6 1600 113.9 95.4 1616 626 10150
YRKS5001-8 280 750 21.6 92.2 0.75 520 363 1.8 4900
YRKS5002-8 315 26.3 92.3 563 380 5000
YRKS5003-8 355 29.5 92.5 614 384 5100
YRKS5004-8 400 33.2 92.8 675 388 5250
YRKS5005-8 450 36.2 93.1 0.77 750 392 5400
YRKS5006-8 500 37 93.3 844 395 5550
YRKS5601-8 560 750 40.9 93.6 0.79 901 403 1.8 7250
YRKS5602-8 630 45.9 93.8 965 423 7500
YRKS5603-8 710 51.6 94 1039 443 7700
YRKS5604-8 800 58.1 94.2 1126 461 7900
YRKS6301-8 900 750 64.4 94.4 0.82 1126 513 1.8 9700
YRKS6302-8 1000 71.4 94.6 1228 526 9850
YRKS6303-8 1120 83.2 94.8 1351 533 10150
YRKS5003-10 250 600 21.9 91.4 0.72 539 306 1.8 5100
YRKS5004-10 280 24.5 91.7 539 353 5250
YRKS5005-10 315 27.4 92.1 635 329 5400
YRKS5006-10 355 30.9 92.2 635 373 5550
YRKS5601-10 400 600 33.8 92.4 0.74 710 365 1.8 6800
YRKS5602-10 450 37.3 92.8 0.75 795 374 7000
YRKS5603-10 500 41.4 93 910 367 7250
YRKS5604-10 560 45.6 93.2 0.76 600 618 7500
YRKS5605-10 630 51.2 93.4 649 642 7700
YRKS6301-10 710 600 56.1 93.7 0.78 1039 421 1.8 9200
YRKS6302-10 800 63.1 93.8 1228 403 9700
YRKS6303-10 900 70.9 93.9 1351 426 9850
YRKS6304-10 1000 78.7 94.1 1501 438 10150
YRKS5601-12 280 500 24.6 91.4 0.72 544 320 1.8 6800
YRKS5602-12 315 27.5 91.5 593 329 7000
YRKS5603-12 355 31.8 91.6 653 337 7250
YRKS5604-12 400 34.9 91.8 721 342 7500
YRKS5605-12 450 39.1 92.2 808 341 7700
YRKS6301-12 500 500 42.8 92.4 0.73 567 579 1.8 9200
YRKS6302-12 560 47.1 92.8 0.74 607 605 9700
YRKS6303-12 630 49.2 93.1 708 584 9850
YRKS6304-12 710 59.3 93.4 778 601 10150
