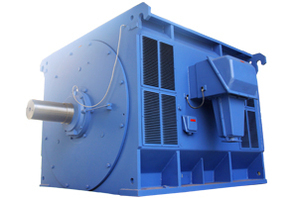

YRKK电机,YRKK高压电机, YRKK电动机

YRKK10kV高压电机

< 返回

YRKK电机,YRKK高压电机,YRKK电动机采用真空浸漆和先进的烘干设备,高精度调校转子动平衡,57年电机浸漆经验,工艺先进,具有高效率,噪声低,振动小,运行可靠,安装维护方便等优点.电动机的功率等级,安装尺寸,电气性能均符合国家标准GB755及IEC标准的有关规定。

  • 详细介绍



立新电机高压电机优势:

一、来自沈电的核心专家团队,确保国内的高压电机质量及工艺



 所有高压电机出厂前均做系统的温升及负载实验(实验设备价值6000万以上)



三 真空浸漆设备及工艺

 采用真空浸漆设备,二次以上浸漆工艺,57年电机浸漆经验,确保电机在潮湿及多粉尘环境下能长期保持高绝缘状态,减少维护次数,维护周期较同类产品延长1.2倍以上;

 、国内先进的烘干设备及工艺

采用先进的烘干设备及烘干工艺,预烘、烘干、保温、精确的温度及时间控制,能有效确保潮气有效排出,绝缘漆合理凝固,成型,确保电机在潮湿及多粉尘环境下能长期保持高绝缘等级;

 、的转子动平衡调校设备及工艺

拥有各种规格高精度转子动平衡调校设备,57年调校经验,所有规格转子均经过高精度调校,确保电机低震动,低噪声,减小轴承磨损,确保电机整机可靠性;

 、使用进口轴承

高速大机座号电机使用正宗进口瑞典SKF或日本NSK的轴承,确保电机低噪音,低震动,高精度,高效率,长寿命和少维护;

 、全系列使用矽(硅)钢片

全系列直流电机均采用武钢的矽钢片,确保高导磁率,低铁损,功率因数高,电机温升小,过载能力强;

 、高压电机箱体外壳整体采用整体成型工艺,减少焊接接缝,机体钢度,强度及可靠性较高于一般电机

 九全系列使用F级及H级绝缘材料,高压绝缘无短板

全系列采用F级及H级绝缘材料(绝缘漆、绝缘纸、包扎带及绝缘套管等);

全系列使用绝缘漆

全系列采用国内大厂F级及H级漆包线,绝缘丝包线,绝缘扁铜线等。

YRKK高压电机结构特点

YRKK高压电机采用箱式结构,机座由钢板焊接而成,重量轻、刚度好。

YRKK高压电机为封闭式结构电机顶部带有空-空冷却器。

定子绕组采用F级耐热绝缘材料、顶部绑扎可靠,并经真空压力浸漆使YRKK高压电机具有良好的绝缘性能和机械强度。

YRKK高压电机的转子采用可靠的铸铝或铜导体的鼠笼型结构。轴承有滚动轴承和滑动轴承两种形式,依电机的转速和功率大小而定。

YRKK高压电机的用途

YRKK高压电机可用于驱动各种通用机械,如:压缩机、水泵、风机、破碎机、切削机床、运输机械及其它机械设备。在矿山、机械工业、发电厂等各种工矿企业中作原动机。用以拖动鼓风机、磨煤机、轧钢机、卷扬机等应在订货时说明。

YRKK高压电机的标准形式

电压:10000V,50Hz

防护等级:YRKK系列为IP44或IP54

绝缘等级:F

工作制:S1(连续)

冷却方法:YRKK系列为IC611

安装形式:IMB3

电机接法:Y(接线盒内三个出线端子,从主轴伸端视之接线盒位于机座右侧)

使用环境

海拔:不超过1000m

环境空气温度:不超过40℃且无严重尘埃,最低环境空气温度对采用滚动轴承的电动机为-15℃,对采用滑动轴承的电动机为5℃。

空气中无腐蚀性和爆炸性气体(也可制成湿热或高原地区电动机)

YRKK高压电机安装尺寸



 机座号        极数     安装尺寸 外型尺寸
      A            B            C            D            E            F            G      t         b             H            K            AC            AD            HD            L
450 4   800    1120  670
110

210
28 100       450    35    1420   1100   1900 3000
28
6
500 4 900 1250 710 120 32 109 500 42 1600 1150 2200 3250
32
6-10 130 250 119
560 4 1000 1400 710 560 1800 1250 2400 3850
150     11.4 39.7
6-12 160 300 12.4 42.8
630 4 1120 1600 710 170 44.2 630 48 2000 1300 2700 4100
6-12 180 45.6

 (1)当采用滑动轴承时,C尺寸偏差不包括轴向窜动。

注:图中尺寸仅供参考,订货时以制造厂提供的外形及安装尺寸图为准。

YRKK高压电机技术数据表

型号 功率(kW) 同步转速(r/min) 额定电流(A) 效率(%) 功率因数

转子

最大转

矩倍数

重量
电压 电流
YRKK4501-4 250 1500 19.0 91.5 0.83 482 328 1.8 4350
YRKK4502-4 280 21.2 91.8 482 357 4400
YRKK4503-4 315 23.8 92.1 0.83 527 365 4500
YRKK4504-4 355 26.8 92.3 613 372 4580
YRKK4505-4 400 30.0 92.6 645 404 4700
YRKK4506-4 450 33.7 92.8 742 363 4800
YRKK5001-4 500 1500 36.9 93.2 0.84 763 436 1.8 5250
YRKK5002-4 560 41.1 93.6 816 448 5400
YRKK5003-4 630 46.2 93.7 0.84 897 454 5550
YRKK5004-4 710 52.0 93.8 1011 462 5700
YRKK5005-4 800 58.6 93.9 1121 478 5900
YRKK5601-4 900 1500 65.0 94.1 0.85 953 603 1.8 7500
YRKK5602-4 1000 72.1 94.2 1064 612 7700
YRKK5603-4 1120 80.7 94.3 1192 623 7900
YRKK6301-4 1250 1500 88.9 94.4 0.86 1226 652 1.8 9700
YRKK6302-4 1400 99.5 94.5 1362 673 9850
YRKK6303-4 1600 113.5 94.6 1533 682 10150
YRKK4504-6 250 1000 20.0 91.4 0.79 520 313 1.8 4580
YRKK4505-6 280 22.3 91.6 540 316 4700
YRKK4506-6 315 25.1 91.8 589 320 4800
YRKK5001-6 355 27.8 92.0 718 323 5000
YRKK5002-6 400 1000 31.3 92.2 0.80 808 330 1.8 5100
YRKK5003-6 450 34.5 92.4 923 343 5250
YRKK5004-6 500 39.0 92.6 994 344 5400
YRKK5005-6 560 43.6 92.8 0.80 1077 353 5550
YRKK5601-6 630 47.7 93.0 995 408 7250
YRKK5602-6 710 1000 53.6 93.2 0.82 1078 419 1.8 7500

YRKK5603-6


YRKK5604-6

800 60.2 93.5 1175

435

7700
900 67.6 93.7 0.82 1293 447 7900
YRKK6301-6 1000 73.2 93.9 1293 474 9700
YRKK6302-6 1120 1000 81.8 94.1 0.84 1436 486 1.8 9850
YRKK6303-6 1250 91.1 94.3 1616 489 10150
YRKK5002-6 250 21.3 91.4 563 302 5000
YRKK5003-8 280 750 23.9 91.5 0.74 614 303 1.8 5100
YRKK5004-8 315 26.8 91.7 675 306 5250
YRKK5005-8 355 30.1 91.9 750 309 5400
YRKK5006-8 400 33.9 92.1 844 316 5550
YRKK5601-8 450 37.5 92.3 0.76 901 324 7250
YRKK5602-8 500 41.6 92.5 965 336 7500
YRKK5603-8 560 750 44.2 93.0 0.80 1039 349 1.8 7700
YRKK5604-8 630 48.1 93.2 1126 363 7900
YRKK6301-8 710 51.6 93.4 1126 405 9700
YRKK6302-8 800 58.1 93.6 1228 421 9850
YRKK6303-8 900 750 64.4 93.8 0.71 1351 428 1.8 10150
YRKK5005-10 250 22.4 90.9 635 261 5400
YRKK5006-10 280 25.0 91.2 635 294 5550
YRKK5601-10 315 600 27.2 91.6 0.73 710 287 1.8 6800
YRKK5602-10 355 30.6 91.7 795 295 7000
YRKK5603-10 400 34.4 91.9 901 294 7250
YRKK5604-10 450 38.6 92.3 600 497 7500
YRKK5605-10 500 600 42.7 92.5 0.73 649 510 1.8 7700
YRKK6301-10 560 46.5 92.6 0.75 1039 332 9200
YRKK6302-10 630 52.2 92.9 1228 317 9700
YRKK6303-10 710 58.6 93.2 0.75 1351 336 9850
YRKK6304-10 800 66 93.3 1501 350 10150
YRKK5602-12 250 600 22.4 90.8 0.71 593 261 1.8 7000
YRKK5603-12 280 25.0 91.0 653 266 7250
YRKK5604-12 315 28.0 91.1 721 269 7500
YRKK5605-12 355 31.7 91.2 809 269 7700
YRKK6301-12 400 500 34.6 91.5 0.73 567 463 1.8 9200
YRKK6302-12 450 38.8 91.8 607 486 9700
YRKK6303-12 500 43.0 92.0 708 463 9850
YRKK6304-12 560 47.9 92.4 778 474 10150
