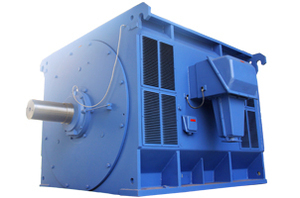

YRKK电机,YRKK高压电机, YRKK电动机

YRKK6kV高压电机

< 返回

YRKK电机,YRKK高压电机,YRKK电动机采用真空浸漆和先进的烘干设备,高精度调校转子动平衡,57年电机浸漆经验,工艺先进,具有高效率,噪声低,振动小,运行可靠,安装维护方便等优点.电动机的功率等级,安装尺寸,电气性能均符合国家标准GB755及IEC标准的有关规定。

  • 详细介绍



立新电机高压电机优势:

一、来自沈电的专家团队,确保高压电机质量及工艺



 所有高压电机出厂前均做系统的温升及负载实验(实验设备价值6000万以上)



三 真空浸漆设备及工艺

 采用真空浸漆设备,二次以上浸漆工艺,57年电机浸漆经验,确保电机在潮湿及多粉尘环境下能长期保持高绝缘状态,减少维护次数,维护周期较同类产品延长1.2倍以上;

 、国内先进的烘干设备及工艺

采用先进的烘干设备及烘干工艺,预烘、烘干、保温、精确的温度及时间控制,能有效确保潮气有效排出,绝缘漆合理凝固,成型,确保电机在潮湿及多粉尘环境下能长期保持高绝缘等级;

 、转子动平衡调校设备及工艺

拥有各种规格高精度转子动平衡调校设备,57年调校经验,所有规格转子均经过高精度调校,确保电机低震动,低噪声,减小轴承磨损,确保电机整机可靠性;

 、使用进口轴承

高速大机座号电机使用正宗进口瑞典SKF或日本NSK的轴承,确保电机低噪音,低震动,高精度,高效率,长寿命和少维护;

 、全系列使用矽(硅)钢片

全系列直流电机均采用武钢的矽钢片,确保高导磁率,低铁损,功率因数高,电机温升小,过载能力强;

 、高压电机箱体外壳整体采用整体成型工艺,减少焊接接缝,机体钢度,强度及可靠性较高于一般电机

 九全系列使用F级及H级绝缘材料,高压绝缘无短板

全系列采用F级及H级绝缘材料(绝缘漆、绝缘纸、包扎带及绝缘套管等);

全系列使用绝缘漆

全系列采用国内大厂F级及H级漆包线,绝缘丝包线,绝缘扁铜线等。

YRKK系列高压电机结构特点

YRKK高压电机采用箱式结构,机座由钢板焊接而成,重量轻、刚度好。

YRKK高压电机为封闭式结构电机顶部带有空-空冷却器。

定子绕组采用F级耐热绝缘材料、顶部绑扎可靠,并经真空压力浸漆使YRKK高压电机具有良好的绝缘性能和机械强度。

YRKK高压电机的转子采用可靠的铸铝或铜导体的鼠笼型结构。轴承有滚动轴承和滑动轴承两种形式,依电机的转速和功率大小而定。

YRKK高压电机的用途

YRKK高压电机可用于驱动各种通用机械,如:压缩机、水泵、风机、破碎机、切削机床、运输机械及其它机械设备。在矿山、机械工业、发电厂等各种工矿企业中作原动机。用以拖动鼓风机、磨煤机、轧钢机、卷扬机等应在订货时说明。

YRKK高压电机的标准形式

电压:6000V,50Hz

防护等级:YRKK系列为IP44或IP54

绝缘等级:F

工作制:S1(连续)

冷却方法:YRKK系列为IC611

安装形式:IMB3

电机接法:Y(接线盒内三个出线端子,从主轴伸端视之接线盒位于机座右侧)

使用环境

海拔:不超过1000m

环境空气温度:不超过40℃且无严重尘埃,最低环境空气温度对采用滚动轴承的电动机为-15℃,对采用滑动轴承的电动机为5℃。

空气中无腐蚀性和爆炸性气体(也可制成湿热或高原地区电动机)

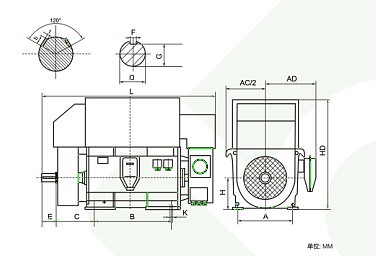

YRKK高压电机安装尺寸



 机座号        极数     安装尺寸 外型尺寸
      A            B            C            D            E            F            G      t         b             H            K            AC            AD            HD            L
355 4 630    900    560 100 210

28 90     355 28    1120 1000 1500 2550
400 4-8 710 1000 630 110 28 100     400 35 1260 1050 1700 2750
450 4 800 1120 670 120 250 32 109     450 35 1420 1100 1900 3000
6-12 130 119
500 4 900 1250 710 130 250 32 119     500 42 1600 1150 2200 3250
6-12 140 36 128
560 4 1000 1400 710 150 250     11.4 39.7 560 42 1800 1250 2400 3850
6-12 160 300 12.4 42.8
630 4 1120 1600 710 170 300     12.4 44.2 630 48 2000 1300 2700 4100
6-12 180 45.6

 (1)当采用滑动轴承时,C尺寸偏差不包括轴向窜动。

注:图中尺寸仅供参考,订货时以制造厂提供的外形及安装尺寸图为准。

YRKK高压电机技术数据表

型号 功率(kW) 同步转速(r/min) 额定电流(A) 效率(%) 功率因数

转子

最大转

矩倍数

重量
电压 电流
YRKK3553-4 185 1500 23.3 92.0 0.83 314 368 1.8 2700
YRKK3554-4 200 25.1 92.2 342 364 2800
YRKK3555-4 220 27.6 92.4 0.83 376 363 2900
YRKK4001-4 250 30.9 92.7 0.84 376 412 3200
YRKK4002-4 280 34.6 92.8 0.84 418 413 3300
YRKK4003-4 315 38.8 92.9 438 445 3400
YRKK4004-4 355 1500 43.7 93.0 0.84 493 443 1.8 3500
YRKK4005-4 400 49.2 93.2 537 458 3600
YRKK4501-4 450 54.5 93.4 0.85 672 426 4500
YRKK4502-4 500 60.5 93.6 667 463 4600
YRKK4503-4 560 67.5 93.9 815 422 4700
YRKK4504-4 630 1500 75.5 94.2 0.85 914 421 1.8 4800
YRKK5001-4 710 84.2 94.3 0.86 794 547 5400
YRKK5002-4 800 94.8 94.4 0.86 889 551 5550
YRKK5003-4 900 1500 106.6 94.5 0.86 1049 521 1.8 5700
YRKK5004-4 1000 118.3 94.6 1145 582 5900
YRKK5601-4 1120 130.8 94.7 0.87 1050 648 7500
YRKK5602-4 1250 1500 145.8 94.8 0.87 1130 673 1.8 7700
YRKK5603-4 1400 163.2 94.9 1225 695 7900
YRKK6301-4 1600 186.3 95.0 1379 723 9700
YRKK6302-4 1800 209.4 95.1 1517 738 9850
YRKK6303-4 2000 1500 232.4 95.2 0.87 1643 758 1.8 10150
YRKK4001-6 185 1000 23.6 91.9 0.82 416 276 3200
YRKK4002-6 200 1000 25.5 92.1 0.82 468 264 3300
YRKK4003-6 220 1000 28 92.3 0.82 468 294 3400
YRKK4004-6 250 31.7 92.5 561 275 3500
YRKK4005-6 280 1000 35.5 92.6 0.82 656 263 1.8 3600
YRKK4501-6 315 39.4 92.8 694 279 4500
YRKK4502-6 355 44.3 93.0 0.83 711 308 4600
YRKK4503-6 400 49.7 93.3 788 311 4700
YRKK4504-6 450 1000 55.9 93.4 0.83 886 309 1.8 4800
YRKK5001-6 500 61.2 93.6 0.84 682 455 5400
YRKK5002-6 560 68.4 93.8 0.84 748 463 5550
YRKK5003-6 630 1000 76.7 94.1 0.84 830 465 1.8 5700
YRKK5004-6 710 86.3 94.3 896 490 5900
YRKK5601-6 800 95.8 94.5 0.85 912 561 7500
YRKK5602-6 900 107.7 94.6 1026 559 7700
YRKK5603-6 1000 119.4 94.8 0.85 1118 570 7900
YRKK6301-6 1120 133 94.9 1129 607 9700
YRKK6302-6 1250 1000 148.3 95.0 0.85 920 870 1.8 9850
YRKK6303-8 1400 166 95.1 1022 876 10150
YRKK4001-8 185 750 24.9 91.8 0.78 567 200 3500
YRKK4002-8 200 26.8 92.0 612 201 3600
YRKK4501-8 220 750 29.1 92.2 0.79 572 238 1.8 4500
YRKK4502-8 250 33.0 92.3 613 252 4600
YRKK4503-8 280 36.9 92.5 677 256 4700
YRKK4504-8 315 750 41.0 92.6 0.79 737 263 1.8 4800
YRKK5001-8 355 46.0 92.7 0.80 706 310 5400
YRKK5002-8 400 51.7 93.0 0.80 777 317 5500
YRKK5003-8 450 58.1 93.1 863 321 5700
YRKK5004-8 500 750 64.3 93.5 0.80 927 333 1.8 5900
YRKK5601-8 560 71.0 93.7 0.81 825 415 7300
YRKK5602-8 630 79.7 93.9 929 417 7500
YRKK5603-8 710 89.7 94.0 0.81 1068 409 7700
YRKK5604-8 800 100.9 94.2 1151 429 7900
YRKK6301-8 900 750 131.1 94.3 0.81 1149 479 1.8 9700
YRKK6302-8 1000 125.6 94.4 1245 491 9850
YRKK6303-8 1120 140.5 94.5 1358 505 10150
YRKK6304-8 1250 156.6 94.6 1487 512 10450
YRKK4501-10 185 600 26.1 90.9 0.75 613 185 1.8 4400
YRKK4502-10 200 28.2 91.1 664 186 4500
YRKK4503-10 220 30.9 91.3 732 186 4600
YRKK4504-10 250 600 35.1 91.5 0.75 813 190 1.8 4700
YRKK5001-10 280 38.6 91.8 0.76 732 236 5250
YRKK5002-10 315 43.4 91.9 810 239 5400
YRKK5003-10 355 48.8 92.1 810 273 5500
YRKK5004-10 400 600 54.6 92.8 0.76 915 276 1.8 5700
YRKK5601-10 450 600 60.4 93.1 0.77 885 319 1.8 7100
YRKK5602-10 500 600 67.0 93.3 0.77 979 337 1.8 7300
YRKK5603-10 560 600 74.8 93.5 0.77 1058 329 1.8 7500
YRKK5604-10 630 600 84.1 93.6 0.77 1204 344 1.8 7700
YRKK6301-10 710 600 93.3 93.7 0.78 1143 381 1.8 9450
YRKK6302-10 800 600 104.9 93.8 0.78 1238 397 1.8 9700
YRKK6303-10 900 600 117.9 93.9 0.78 1351 409 1.8 9850
YRKK6304-10 1000 600 130.8 94.1 0.78 1481 413 1.8 10150
YRKK4504-12 185 500 28.1 90.6 0.70 498 230 1.8 4500
YRKK4505-12 200 500 30.3 90.8 0.70 568 220 1.8 4600
YRKK5001-12 220 500 32.3 91.0 0.72 519 275 1.8 5250
YRKK5002-12 250 500 36.6 91.3 0.72 593 271 1.8 5400
YRKK5003-12 280 500 40.8 91.7 0.72 692 258 1.8 5550
YRKK5004-12 315 500 45.8 92.0 0.73 692 295 1.8 5700
YRKK5601-12 355 500 50.8 92.1 0.73 923 239 1.8 7300

YRKK5602-12

400 500 57.1 92.3 0.73 1057 235 1.8 7500
YRKK5603-12 450 500 64.1 92.5 0.73 1233 224 1.8 7700
YRKK6301-12 500 500 69.0 92.7 0.75 1204 270 1.8 9450
YRKK6302-12 560 500 77.2 92.8 0.75 1305 279 1.8 9700
YRKK6303-12 630 500 86.7 92.9 0.75 1423 288 1.8 9850
YRKK6304-12 710 500 97.6 93.0 0.75 1603 292 1.8 10150
