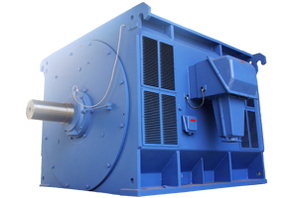

YRKK电机,YRKK高压电机, YRKK电动机

YRKK6kV/10kV高压电机

< 返回

YRKK电机,YRKK高压电机,YRKK电动机采用真空浸漆和先进的烘干设备,高精度调校转子动平衡,57年电机浸漆经验,工艺先进,具有高效率,噪声低,振动小,运行可靠,安装维护方便等优点.电动机的功率等级,安装尺寸,电气性能均符合国家标准GB755及IEC标准的有关规定.

  • 详细介绍



立新电机高压电机优势:

一、来自沈电的专家团队,确保国内的高压电机质量及工艺



 所有高压电机出厂前均做系统的温升及负载实验(实验设备价值6000万以上)



三 真空浸漆设备及工艺

 采用真空浸漆设备,二次以上浸漆工艺,57年电机浸漆经验,确保电机在潮湿及多粉尘环境下能长期保持高绝缘状态,减少维护次数,维护周期较同类产品延长1.2倍以上;

 、国内先进的烘干设备及工艺

采用先进的烘干设备及烘干工艺,预烘、烘干、保温、精确的温度及时间控制,能有效确保潮气有效排出,绝缘漆合理凝固,成型,确保电机在潮湿及多粉尘环境下能长期保持高绝缘等级;

 、转子动平衡调校设备及工艺

拥有各种规格高精度转子动平衡调校设备,57年调校经验,所有规格转子均经过高精度调校,确保电机低震动,低噪声,减小轴承磨损,确保电机整机可靠性;

 、使用进口轴承

高速大机座号电机使用正宗进口瑞典SKF或日本NSK的轴承,确保电机低噪音,低震动,高精度,高效率,长寿命和少维护;

 、全系列使用矽(硅)钢片

全系列直流电机均采用武钢的矽钢片,确保高导磁率,低铁损,功率因数高,电机温升小,过载能力强;

 、高压电机箱体外壳整体采用整体成型工艺,减少焊接接缝,机体钢度,强度及可靠性较高于一般电机

 九全系列使用F级及H级绝缘材料,高压绝缘无短板

全系列采用F级及H级绝缘材料(绝缘漆、绝缘纸、包扎带及绝缘套管等);

全系列使用绝缘漆

全系列采用国内大厂F级及H级漆包线,绝缘丝包线,绝缘扁铜线等。

YRKK高压电机结构特点

YRKK高压电机采用箱式结构,机座由钢板焊接而成,重量轻、刚度好。

YRKK高压电机为封闭式结构电机顶部带有空-空冷却器。

定子绕组采用F级耐热绝缘材料、顶部绑扎可靠,并经真空压力浸漆使YRKK高压电机具有良好的绝缘性能和机械强度。

YRKK高压电机的转子采用可靠的铸铝或铜导体的鼠笼型结构。轴承有滚动轴承和滑动轴承两种形式,依电机的转速和功率大小而定。

YRKK高压电机的用途

YRKK高压电机可用于驱动各种通用机械,如:压缩机、水泵、风机、破碎机、切削机床、运输机械及其它机械设备。在矿山、机械工业、发电厂等各种工矿企业中作原动机。用以拖动鼓风机、磨煤机、轧钢机、卷扬机等应在订货时说明。

YRKK高压电机的标准形式

电压:10000V,6000V,50Hz

防护等级:YRKK系列为IP44或IP54

绝缘等级:F

工作制:S1(连续)

冷却方法:YRKK系列为IC611

安装形式:IMB3

电机接法:Y(接线盒内三个出线端子,从主轴伸端视之接线盒位于机座右侧)

使用环境

海拔:不超过1000m

环境空气温度:不超过40℃且无严重尘埃,最低环境空气温度对采用滚动轴承的电动机为-15℃,对采用滑动轴承的电动机为5℃。

空气中无腐蚀性和爆炸性气体(也可制成湿热或高原地区电动机)

YRKK高压电机安装尺寸



 机座号   安装尺寸 外型尺寸
      A            B            C            D            E            F            G            H            K            AD            HD            L
710 1400 1800 710 200  350 45 185 710 56 1270 1510 4200
800 1600 2000 710 220 350 50 203 800 56 1420 1700 4300
900 1800 2240 1000 250 410 56 230 900 66 1650 1900 4500
1000 2000 2500 1000 280 470 63 260 1000 66 1800 2100 4600

(1)当采用滑动轴承时,C尺寸偏差不包括轴向窜动。

注:图中尺寸仅供参考,订货时以制造厂提供的外形及安装尺寸图为准。

YRKK高压电机技术数据表

型号 功率(kW) 同步转速(r/min) 额定电流(A) 效率(%) 功率因数

转子

最大转

矩倍数

重量
电压 电流
YRKK710-4 2240 1500 256.7 96.5 0.87 1242 1090 1.8 11700
YRKK710-4 2500 1500 286.5 96.5 0.87 1350 1122 1.8 12200
YRKK710-4 2800 1500 320.6 96.6 0.87 1477 1150 1.8 12700
YRKK710-4 3150 1500 360.7 96.6 0.87 1628 1175 1.8 13200
YRKK800-4 3550 1500 408.2 96.2 0.87 1623 1330 1.8 14300
YRKK800-4 4000 1500 454.2 96.3 0.88 1803 1328 1.8 15100
YRKK800-4 4500 1500 509.9 96.5 0.88 2029 1323 1.8 15800
YRKK710-6 1600 1000 108.2 96 0.89 1496 627 1.8 11700
YRKK710-6 1800 1000 202.5 96.1 0.89 1663 632 1.8 12200
YRKK710-6 2000 1000 222.5 96.1 0.90 1872 614 1.8 12700
YRKK710-6 2240 1000 249 96.2 0.90 2138 600 1.8 13200
YRKK800-6 2500 1000 295.4 95.8 0.85 2141 712 1.8 14300
YRKK800-6 2800 1000 330.9 95.8 0.85 2506 677 1.8 15100
YRKK800-6 3150 1000 367.5 95.9 0.86 2502 761 1.8 15800
YRKK800-6 3550 1000 414.2 95.9 0.86 3001 709 1.8 16300
YRKK710-8 1400 750 165.8 95.6 0.85 1071 782 1.8 11700
YRKK710-8 1600 750 189.5 95.6 0.85 1225 778 1.8 12200
YRKK710-8 1800 750 210.5 95.7 0.86 1227 874 1.8 12700
YRKK710-8 2000 750 233.8 95.7 0.86 1233 967 1.8 13200
YRKK800-8 2240 750 272.8 95.2 0.83 1239 1022 1.8 14300
YRKK800-8 2500 750 300.5 95.3 0.84 1448 1042 1.8 15100
YRKK800-8 2800 750 336.2 95.4 0.84 1446 1193 1.8 15800
YRKK900-8 3150 750 378.2 95.4 0.84 1576 1223 1.8 18000
YRKK900-8 3550 750 425.8 95.5 0.84 1733 1253 1.8 19000
YRKK900-8 4000 750 473.7 95.6 0.85 1928 1255 1.8 19500
YRKK710-10 1120 600 136.4 95.2 0.83 989 676 1.8 11700
YRKK710-10 1250 600 152.1 95.3 0.83 1113 670 1.8 12200
YRKK710-10 1400 600 170.1 95.4 0.83 1273 653 1.8 12700
YRKK710-10 1600 600 192.1 95.4 0.84 1455 675 1.8 13200
YRKK800-10 1800 600 226 94.6 0.81 1429 773 1.8 14300
YRKK800-10 2000 600 250.9 94.7 0.81 1712 712 1.8 15100
YRKK800-10 2240 600 277.3 94.8 0.82 1708 795 1.8 15800
YRKK900-10 2500 600 309.5 94.8 0.82 1721 883 1.8 17500
YRKK900-10 2800 600 342.1 94.9 0.83 1914 878 1.8 18500
YRKK900-10 3150 600 384.8 94.9 0.83 2153 877 1.8 20000
YRKK900-10 3550 600 433.2 95 0.83 2149 997 1.8 20500
YRKK1000-10 4000 600 486.1 95.4 0.83 1860 1293 1.8 22800
YRKK1000-10 4500 600 546.3 95.5 0.83 2069 1305 1.8 24300
YRKK1000-10 5000 600 606.3 95.6 0.83 2332 1284 1.8 25300
YRKK710-12 800 500 104 94.9 0.78 779 628 1.8 11700
YRKK710-12 900 500 115.5 94.9 0.79 876 625 1.8 12200
YRKK710-12 1000 500 126.6 95 0.80 975 616 1.8 12700
YRKK710-12 1120 500 140.1 95 0.81 1098 603 1.8 13200
YRKK800-12 1250 500 163.9 94.1 0.78 1105 701 1.8 14300
YRKK800-12 1400 500 183.3 94.2 0.78 1264 685 1.8 15100
YRKK800-12 1600 500 206.7 94.3 0.79 1358 724 1.8 15800
YRKK800-12 1800 500 232.3 94.4 0.79 1471 752 1.8 16300
YRKK900-12 2000 500 258.1 94.9 0.79 1473 837 1.8 17500
YRKK900-12 2240 500 288.7 94.5 0.79 1607 859 1.8 18500
YRKK900-12 2500 500 318.2 94.5 0.80 1768 861 1.8 19000
YRKK1000-12 2800 500 385.7 94.4 0.74 1537 1199 1.8 21800
YRKK1000-12 3150 500 433.4 94.5 0.74 1710 1213 1.8 22800
YRKK1000-12 3550 500 482 94.5 0.75 1924 1196 1.8 24300
YRKK1000-12 4000 500 542.5 94.6 0.75 2201 1177 1.8 25800
YRKK710-16 500 375 71.2 92.6 0.73 1075 287 1.8 11200
YRKK710-16 560 375 78.6 92.5 0.74 1257 271 1.8 11700
YRKK710-16 630 375 99.4 92.7 0.74 1518 251 1.8 12200
YRKK710-16 710 375 98.2 92.8 0.75 1513 282 1.8 12700
YRKK800-16 800 375 115.2 92.8 0.72 1087 455 1.8 13300
YRKK800-16 900 375 129.5 92.9 0.72 1245 446 1.8 13800
YRKK800-16 1000 375 141.7 93 0.73 1256 494 1.8 14300
YRKK800-16 1120 375 158.6 93.1 0.73 1450 470 1.8 14800
YRKK900-16 1250 375 176.8 93.2 0.73 1336 587 1.8 15500
YRKK900-16 1400 375 195.1 93.9 0.74 1447 600 1.8 16000
YRKK900-16 1600 375 222.8 93.4 0.74 1580 629 1.8 17000
YRKK1000-16 1800 375 250.1 93.6 0.74 1590 694 1.8 17800
YRKK1000-16 2000 375 277 93.9 0.74 1750 698 1.8 18300
YRKK1000-16 2240 375 305.1 94.2 0.75 1947 691 1.8 19300



YRKK高压电机技术数据表

型号 功率(kW) 同步转速(r/min) 额定电流(A) 效率(%) 功率因数

转子

最大转

矩倍数

重量
电压 电流
YRKK710-4 2000 1500 140.6 95.5 0.86 1115 1088 1.8 11700
YRKK710-4 2240 1500 155.5 95.6 0.87 1218 1100 1.8 12200
YRKK710-4 2500 1500 173.5 95.6 0.87 1345 1112 1.8 12700
YRKK710-4 2800 1500 194.4 95.6 0.87 1497 1116 1.8 13200
YRKK800-4 3150 1500 218.4 95.7 0.87 1499 1274 1.8 14300
YRKK800-4 3550 1500 245.9 95.8 0.87 1686 1270 1.8 14800
YRKK800-4 4000 1500 273.9 95.8 0.88 18.2 1326 1.8 15300
YRKK800-4 4500 1500 307.9 95.9 0.88 1935 1392 1.8 16300
YRKK710-6 1400 1000 98.1 95.8 0.86 1649 500 1.8 11700
YRKK710-6 1600 1000 112 95.9 0.86 1769 533 1.8 12200
YRKK710-6 1800 1000 124.4 96.0 0.87 1906 550 1.8 12700
YRKK710-6 2000 1000 138.1 96.1 0.87 2066 564 1.8 13200
YRKK800-6 2240 1000 158.8 95.8 0.85 1918 698 1.8 14300
YRKK800-6 2500 1000 177.1 95.9 0.85 2089 728 1.8 14800
YRKK800-6 2800 1000 195.8 96.0 0.86 2271 738 1.8 15300
YRKK800-6 3150 1000 220.1 96.1 0.86 2553 742 1.8 16300
YRKK900-6 3550 1000 250.7 96.2 0.85 1516 1418 1.8 16500
YRKK900-6 4000 1000 278.9 96.3 0.86 1705 1420 1.8 17500
YRKK900-6 4500 1000 313.4 96.4 0.86 1952 1369 1.8 18500
YRKK710-8 1250 750 93.1 94.5 0.82 1502 510 1.8 12200
YRKK710-8 1400 750 104.2 94.6 0.82 1706 503 1.8 12700
YRKK710-8 1600 750 117.6 94.6 0.83 1949 512 1.8 13200
YRKK800-8 1800 750 132.2 94.7 0.83 1304 837 1.8 14800
YRKK800-8 2000 750 146.8 94.8 0.83 1436 843 1.8 15300
YRKK800-8 2240 750 164.2 94.9 0.83 1594 849 1.8 16300
YRKK900-8 2500 750 182.9 95.1 0.83 1440 1055 1.8 16500
YRKK900-8 2800 750 202.2 95.2 0.84 16.3 1061 1.8 17500
YRKK900-8 3150 750 227.2 95.3 0.84 1801 1067 1.8 18500
YRKK1000-8 3550 750 256 95.3 0.84 1605 1339 1.8 20300
YRKK1000-8 4000 750 288.2 95.4 0.84 1810 1334 1.8 20800
YRKK1000-8 4500 750 320.1 95.5 0.85 2069 1291 1.8 21300
YRKK710-10 1000 600 76.6 94.2 0.80 925 658 1.8 11700
YRKK710-10 1120 600 85.7 94.3 0.80 1059 643 1.8 12200
YRKK710-10 1250 600 94.4 94.4 0.81 1063 715 1.8 12700
YRKK710-10 1400 600 105.6 94.5 0.81 1190 719 1.8 13200
YRKK800-10 1600 600 120.7 94.5 0.81 1289 749 1.8 14800
YRKK800-10 1800 600 134.1 94.5 0.82 1419 755 1.8 15300
YRKK800-10 2000 600 148.9 94.6 0.82 1581 752 1.8 16300
YRKK900-10 2240 600 166.5 94.7 0.82 1595 838 1.8 17500
YRKK900-10 2500 600 185.7 94.8 0.82 1797 827 1.8 18500
YRKK1000-10 2800 600 204.6 95.2 0.83 1556 1065 1.8 20800
YRKK1000-10 3150 600 229.9 95.3 0.83 1780 1043 1.8 21300
YRKK710-12 710 500 58.5 93.5 0.75 810 555 1.8 11700
YRKK710-12 800 500 64.9 93.6 0.76 911 545 1.8 12200
YRKK710-12 900 500 72.9 93.8 0.76 1043 533 1.8 12700
YRKK710-12 1000 500 79.8 94.0 0.77 1158 531 1.8 13200
YRKK800-12 1120 500 88 94.2 0.78 912 740 1.8 14800
YRKK800-12 1250 500 98.1 94.3 0.78 1045 726 1.8 15300
YRKK800-12 1400 500 109.9 94.3 0.78 1223 694 1.8 16300
YRKK900-12 1600 500 125.5 94.4 0.78 1224 788 1.8 16500
YRKK900-12 1800 500 139.2 94.5 0.79 1336 802 1.8 17500
YRKK900-12 2000 500 154.7 94.5 0.79 1471 808 1.8 18500
YRKK1000-12 2240 500 175.5 94.5 0.78 1280 1055 1.8 20300
YRKK1000-12 2500 500 195.8 94.5 0.78 1423 1058 1.8 20800
YRKK1000-12 2800 500 219.1 94.6 0.78 1603 1063 1.8 21300
YRKK1000-12 3150 500 243.4 94.6 0.79 1834 1030 1.8 21800
YRKK710-16 500 375 43.3 92.7 0.72 1040 295 1.8 12200
YRKK710-16 560 375 48.4 92.8 0.72 1133 301 1.8 12700
YRKK710-16 630 375 54.4 92.8 0.72 1248 308 1.8 13200
YRKK800-16 710 375 60.4 92.9 0.73 776 560 1.8 14300
YRKK800-16 800 375 68.0 93 0.73 864 564 1.8 14800
YRKK800-16 900 375 76.5 93.1 0.73 972 564 1.8 15300
YRKK800-16 1000 375 84.9 93.2 0.73 1113 544 1.8 16300
YRKK900-16 1120 375 94.7 93.5 0.73 1316 505 1.8 16500
YRKK900-16 1250 375 105.6 93.6 0.73 1451 511 1.8 17500
YRKK900-16 1400 375 116.6 93.7 0.74 1612 509 1.8 18500
YRKK1000-16 1600 375 135.3 93.5 0.73 1640 592 1.8 20300
YRKK1000-16 1800 375 150.0 93.6 0.74 1848 581 1.8 20800
YRKK1000-16 2000 375 166.7 93.6 0.74 2097 565 1.8 21300
