变频调速三相异步电动机

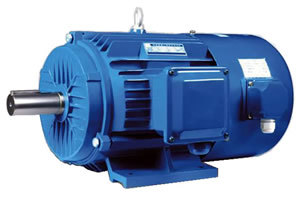

变频调速三相异步电动机

< 返回

YVF2系列变频调速三相异步电动机是适应市场的需求,开发研制的新一代变频调速电动机。它具有噪音小,振动小,调速范围广,维修方便,运行可靠等优点。
该系列电机采用特殊设计的电磁方案及合理的定转子槽配合,使其适应变频器供电的状况。以使电机在低速时恒转矩输出及在高频段保持一定的过载能力。

  • 详细介绍

YVF2系列变频调速三相异步电机简介

YVF2系列变频调速三相异步电动机是适应市场的需求,开发研制的新一代变频调速电动机。它具有噪音小,振动小,调速范围广,维修方便,运行可靠等优点。

该系列电机采用特殊设计的电磁方案及合理的定转子槽配合,使其适应变频器供电的状况。以使电机在低速时恒转矩输出及在高频段保持一定的过载能力。

该系列电机采用性能优良的电磁线及绝缘材料,可靠的浸渍过程及检测措施,使电机在变频器高频载波引起的过电压方面具有很强的适应能力。

YVF2系列变频调速电动机采用独立的风机冷却,以保证电机在低速长期运行时温升不超过允许值。

YVF2系列电机外型采用平行散热筋结构,散热面积大、外型美观。

YVF2系列电机安装尺寸与功率的对应关系、主要性能指标(4级)符合最新颁布的国际标准(变频调速专用三相异步电动机技术条件)的有关规定,除外型轴长度外,安装尺寸与Y2系列电动机一样,便于选型,安装,维护和互换。

YVF2系列电动机可方便的安装制动装置,编码器,测速机以实现快速制动和自动控制。

YVF2系列变频调速三相异步电机电动机,广泛用于风机、水泵调节流量及机床、纺织、化工冶金、钢铁等行业的恒转矩(基频以下)和恒功率(基频以上)调速。并可以满足造纸、电缆、塑料、包装、电梯、起重等特殊领域的需要。

YVF2系列变频调速三相异步电机标准型式

额定电压:380V,50Hz时(也可根据用户要求确定额定点的电压和频率)。
绝缘等级:B(或F)级。
防护等级:IP44(或 IP54)。
工作制:S1。
适用频率范围:5-50Hz(45KW以下)  3-50Hz(55KW以上)为恒转矩;5-50Hz为恒功率(也可根据用户确定调频范围)。
接法:功率在55kw以下为Y接法:在55kw以上为△接法。冷却方式:IC416.反馈装置(编码器,测速机):根据用户要求。
电磁制动器(通电,失电制动均可):根据用户要求。

YVF2系列变频调速三相异步电机使用条件

1. 海拔不超过1000m;
2. 环境温度不超过40℃,最低不超过15℃;
3. 相对湿度为90%。

YVF2系列变频调速三相异步电机技术数据

型号 标称功率Wk 标称电流A 额定转矩N.m 最大转矩倍数 重量(kg)
YVF2-90S-4 1.1 3.0 7.0 2.8 17
YVF2-90L-4 1.5 4.0 9.5 27
YVF2-100L1-4 2.2 5.2 14.0 33
YVF2-100L2-4 3.0 7.0 19.0 37
YVF2-112M-4 4.0 9.0 25.4 44
YVF2-132S-4 5.5 11.5 35.0 80
YVF2-132M-4 7.5 15.5 47.7 97
YVF2-160M-4 11.0 22 70.0 125
YVF2-160L-4 15.0 29 95.5 140
YVF2-180M-4 18.5 37 117.1 210
YVF2-180L-4 22.0 42 140.9 250
YVF2-200L-4 30.0 58 190.9 300
YVF2-225S-4 37.0 70 235.5 360
YVF2-225M-4 45.0 84 286.4 400
YVF2-250M-4 55.0 105 250.1 480
YVF2-280S-4 75.0 136 477.7 565
YVF2-280M-4 90.0 162 572.9 680
YVF2-315S-4 110.0 200 700.2 870
YVF2-315M-4 132.0 235 840.3 1025
YVF2-315L1-4 160.0 285 1018.5 1095
YVF2-315L2-4 200.0 360 1273.2 1160
YVF2-355M-4 250.0 440 1591 1600
YVF2-355L-4 315 545 2005 1800
YVF2-400L1-4 355 610 2260 2400
YVF2-400L2-4 400 690 2547 2700
YVF2-90S-6 0.75 2.5 7.1 2.6 17
YVF2-90L-6 1.1 3.5 10.5 27
YVF2-100L-6 1.5 4.4 14.3 37
YVF2-112M-6 2.2 6.1 21.0 44
YVF2-132S-6 3 7.5 28.6 80
YVF2-132M-6 4 9.5 38.2 92
YVF2-160M-6 5.5 12.8 52.2 97
YVF2-160L-6 7.5 18.0 71.6 125
YVF2-180M-6 11 25 105.0 140
YVF2-180L-6 15 32 143.0 250
YVF2-200L-6 18.5 38 176.0 300
YVF2-225S-6 22 45 210.0 320
YVF2-225M-6 30 60 285.0 400
YVF2-250M-6 37 72 353.0 480
YVF2-280S-6 45 85.0 429.0 565
YVF2-280M-6 55 104.0 525.0 680
YVF2-315S-6 75 139 716.1 870
YVF2-315M-6 90 168 859.4 1025
YVF2-315L1-6 110 205 1050.3 1095
YVF2-315L2-6 132 245  1260  1160
YVF2-355M1-6 160 295 1525.0 1600
YVF2-355M2-6 200 370 1910.0 1680
YVF2-355L-6 250 445 2387 1800
YVF2-400L1-6 315 590 3008 2600
YVF2-400L2-6 355 660 3385 22800
YVF2-132S-8 2.2 6.4 28.0 2.6 80
YVF2-132M-8 3 8.5 38.0 90
YVF2-160M1-8 4 10.8 50.8 110
YVF2-160M2-8 5.5 14.5 69.8 125
YVF2-160-8 7.5 19 95.6 140
YVF2-180L-8 11 26 140.0 250
YVF2-200L-8 15 35 190 300
YVF2-225S-8 18.5 40 235.5 360
YVF2-225M-8 22 47 280.0 400
YVF2-250M-8 30 63 381.0 480
YVF2-280S-8 37 75 470 565
YVF2-280M-8 45 92 570 680
YVF2-315S-8 55 110 700.3 870
YVF2-315M-8 75 150 955.0 1025
YVF2-315L1-8 90 182 1145.0 1095
YVF2-315L2-8 110 220 1400.0 1160
YVF2-355M1-8 132 265 1680 1600
YVF2-355M2-8 160 320 2037.3 1680
YVF2-355L-8 200 385 2546 1800
YVF2-400L-8 250 520 3183 2800

YVF2系列配套风机及制动器有关参数

型号 风机功率(W) 风机电压(V) 力矩(N.m) 电压(V) 功率(W)
YVF2-90 60 三相380V 50Hz 15 99 60
YVF2-100 60 30 99 80
YVF2-112 60 40 170 110
YVF2-132 60 80 170 130
YVF2-160 60 150 170 150
YVF2-180 230 200 170 150
YVF2-200 230 300 170 200
YVF2-225 230 450 170 200
YVF2-250 230 550 170 300
YVF2-280 370 …… …… ……
YVF2-315 450 …… …… ……
YVF2-355 450 …… …… ……
YVF2-400 3000 …… …… ……
