盘式直流永磁电机结构和特点

[点击量：8212][来源：]

2016-12-08

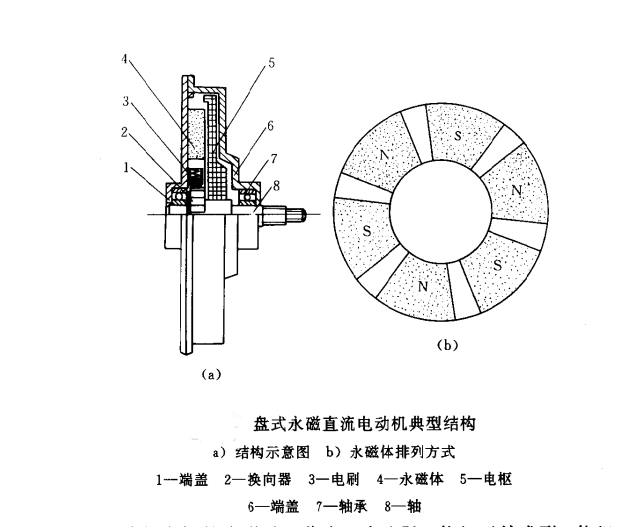

　　盘式直流永磁电机的典型结构如图所示,电机外形呈扁平状。定子上粘有多块扇形或圆柱形按N、S极性交替排列的永磁磁极,井固定在电枢一侧或两侧的端盖上。永磁体轴向磁化，从而在气隙中产生多极的轴向磁场。电枢通常无铁心,仅由导体以适当方式制成国盘形。电枢绕组的有效导体在空间沿径向呈辐射状分布,各元件按一定规律与换向器联结成一体,绕组一般都采用常见的叠绕组或波绕组联结方式。由于电枢绕组直接放置在轴向气隙中，这种电机的气隙比圆柱式的大。

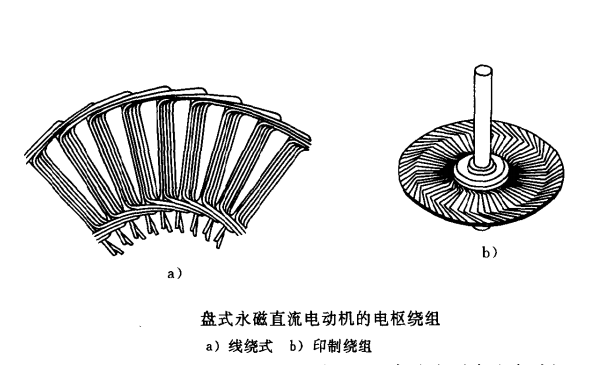

　　盘形电枢的制造是这种电机的制造关键。盘形绕组的成形工盘形电枢的制造是这种电机的制造关键。盘形绕组的成形工艺不仅决定着绕组本身的耐热、寿命和机械强度等，而且决定着气隙的大小，直接影响永磁材料的用量。接制造方法的不同，盘形电枢分为印制绕组电枢和线绕电框两种。
